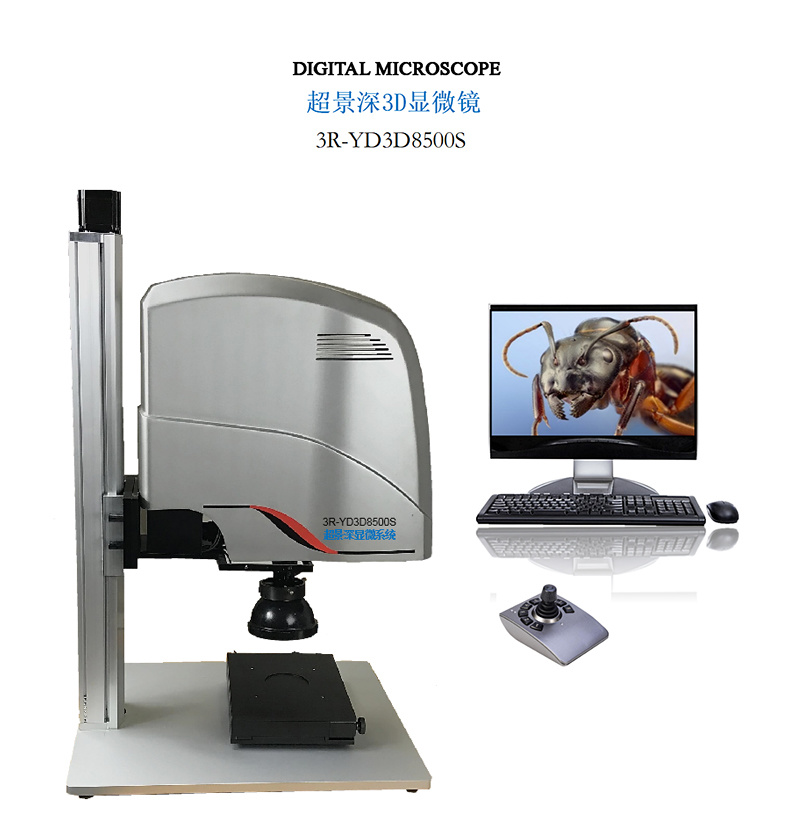

3D超景深显微镜 YD3D8500S 采集/发现/三维测量 50x可达3600倍放大

零售价

¥ 0

市场价

¥ 0


3D超景深显微3R-YD3D8500S:可以在10秒之内得到样品的三维立体图像。可以轻松的对样品不同高度进行优质 成像,得到平面优质图片,继而构建3D模型,并通过智能测量模式,准确测量三维空间尺 寸。在得到优质平面图像/3D图像的同时,本系统还提供共焦点云的全自由度模型三维观察 使得用户能够从任意角度观察样品,系统通过一体化的设计,可以实现高速自动显微镜3D观 察、测量。本系统软件采用最新的位移矫正和边缘识别,边缘修正技术,可以彻底消除图像 边缘锯齿状。是低倍(光学<2000X.视频<10000x)情况下电镜的理想替代。远远超出常规平 面检测(包括电镜)的范围。将光学显微镜的使用提升到新的高度。是显微技术的最新发展

产品编号 :

3R-YD3D8500S

浏览量 :

1000

意向留言

重量

0

kg

数量
-
+

库存

0

隐藏域元素占位

  • 产品描述
  • 产品规格
  • 产品特点
  • 产品配置
    • 商品名称: 3D超景深显微镜 YD3D8500S 采集/发现/三维测量 50x可达3600倍放大
    • 商品编号: 3R-YD3D8500S

    3D超景深显微3R-YD3D8500S:可以在10秒之内得到样品的三维立体图像。可以轻松的对样品不同高度进行优质 成像,得到平面优质图片,继而构建3D模型,并通过智能测量模式,准确测量三维空间尺 寸。在得到优质平面图像/3D图像的同时,本系统还提供共焦点云的全自由度模型三维观察 使得用户能够从任意角度观察样品,系统通过一体化的设计,可以实现高速自动显微镜3D观 察、测量。本系统软件采用最新的位移矫正和边缘识别,边缘修正技术,可以彻底消除图像 边缘锯齿状。是低倍(光学<2000X.视频<10000x)情况下电镜的理想替代。远远超出常规平 面检测(包括电镜)的范围。将光学显微镜的使用提升到新的高度。是显微技术的最新发展

    关键词:
    • 3D显微镜
    • 3D观测
    • 3D测量
    • 裂纹
    • 盲孔
    • SMT管腿观测
    • 焊锡层厚度测量
  •

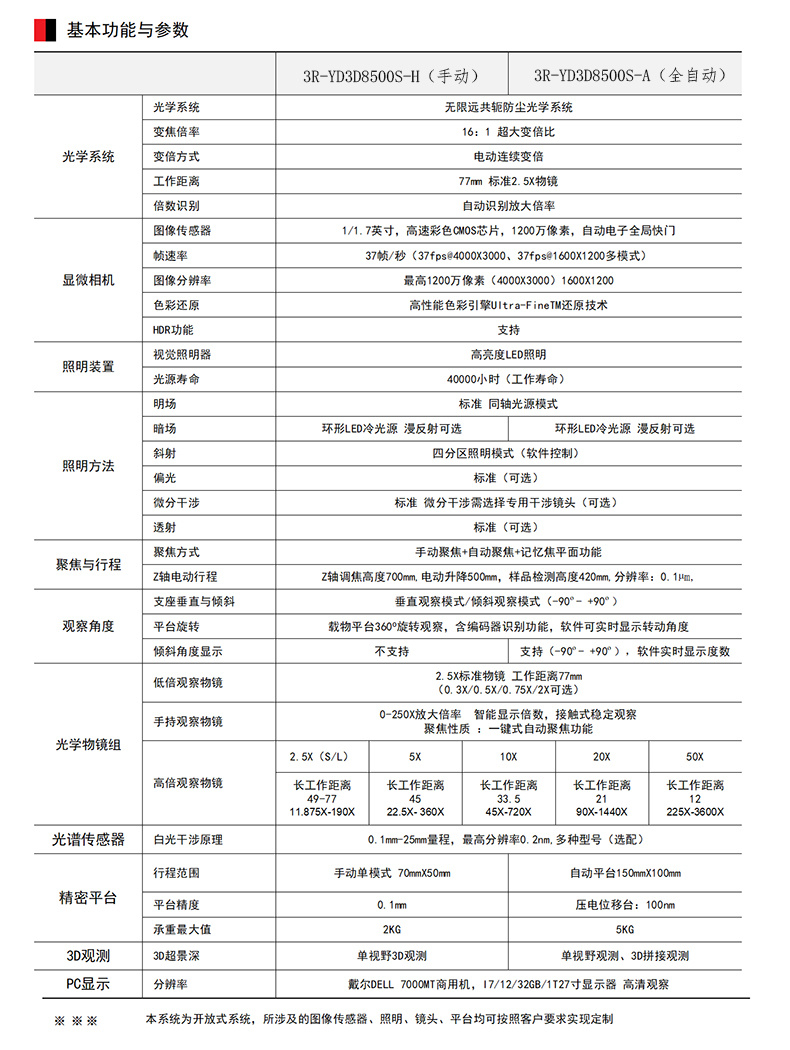

    3R-YD3D8500S-H(手动)

    3R-YD3D8500S-A(全自动)

    光学系统

    光学系统

    无限远共轭防尘光学系统

    变焦倍率

    16:1 超大变倍比

    变倍方式

    电动连续变倍

    工作距离

    77mm 标准2.5X物镜

    倍数识别

    自动识别放大倍率

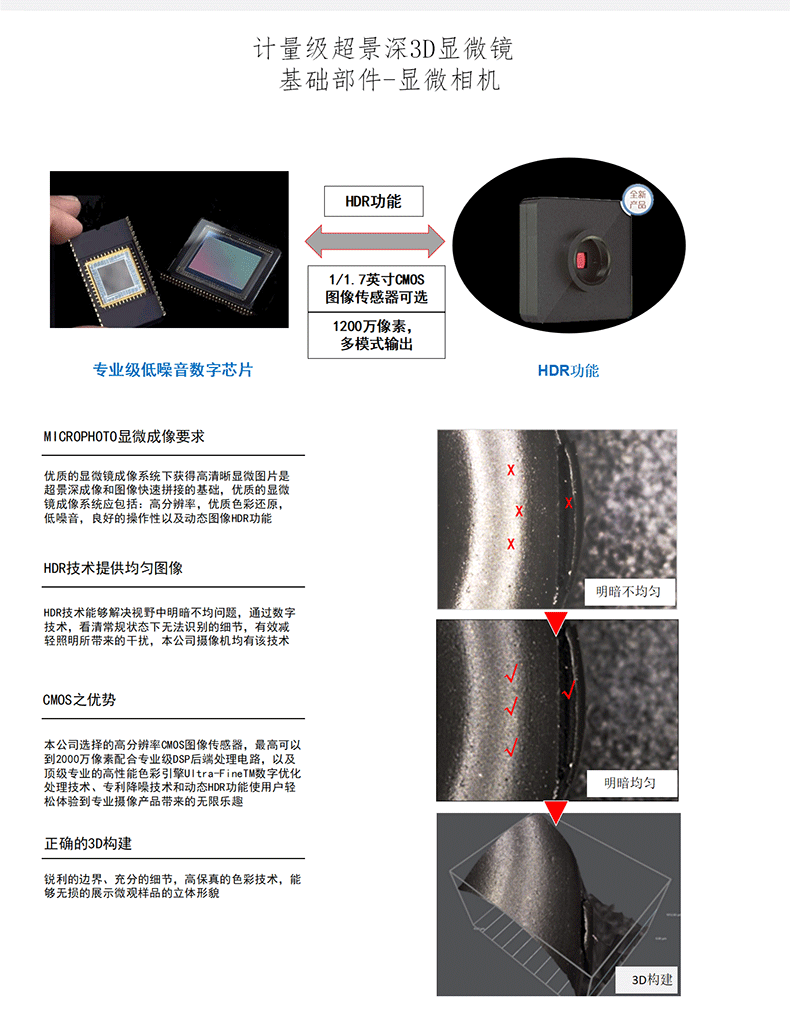

    显微相机

    图像传感器

    1/1.7英寸,高速彩色CMOS芯片,1200万像素,自动电子全局快门

    帧速率

    37帧/秒(37fps@4000X3000、37fps@1600X1200多模式)

    图像分辨率

    最高1200万像素(4000X3000)1600X1200

    色彩还原

    高性能色彩引擎Ultra-FineTM还原技术

    HDR功能

    支持

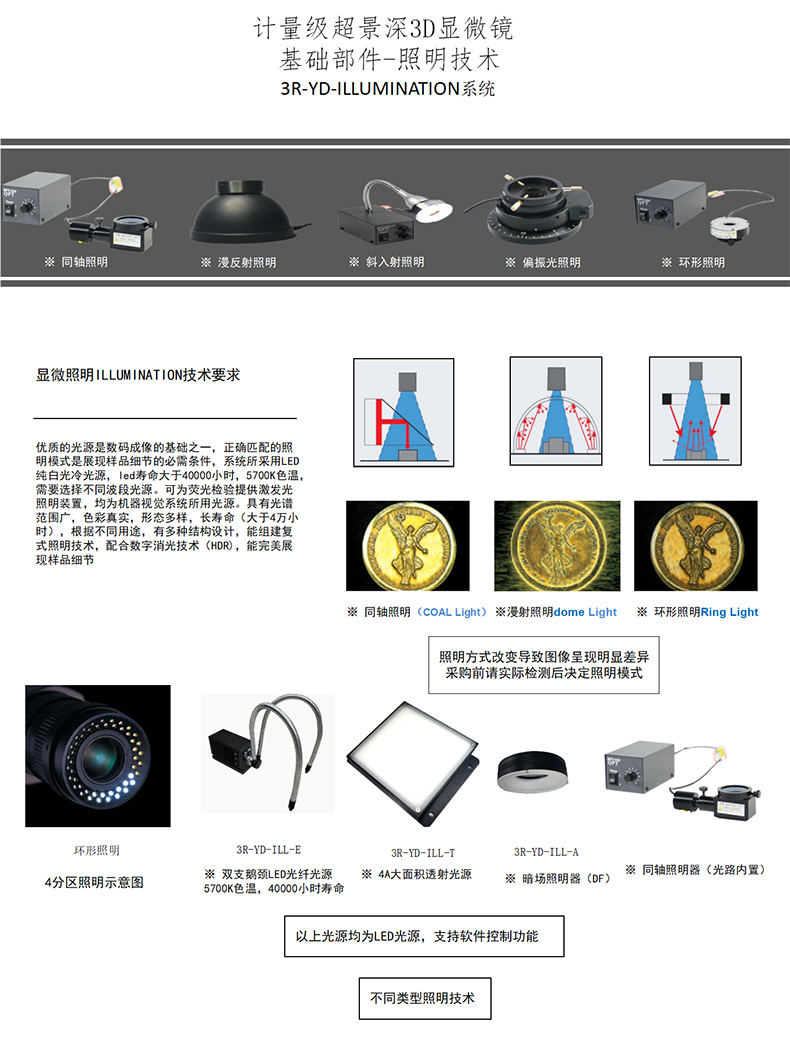

    照明装置

    视觉照明器

    高亮度LED照明

    光源寿命

    40000小时(工作寿命)

    照明方法

    明场

    标准 同轴光源模式

    暗场

    环形LED冷光源 漫反射可选

    环形LED冷光源 漫反射可选

    斜射

    四分区照明模式(软件控制)

    偏光

    标准(可选)

    微分干涉

    标准 微分干涉需选择专用干涉镜头(可选)

    透射

    标准(可选)

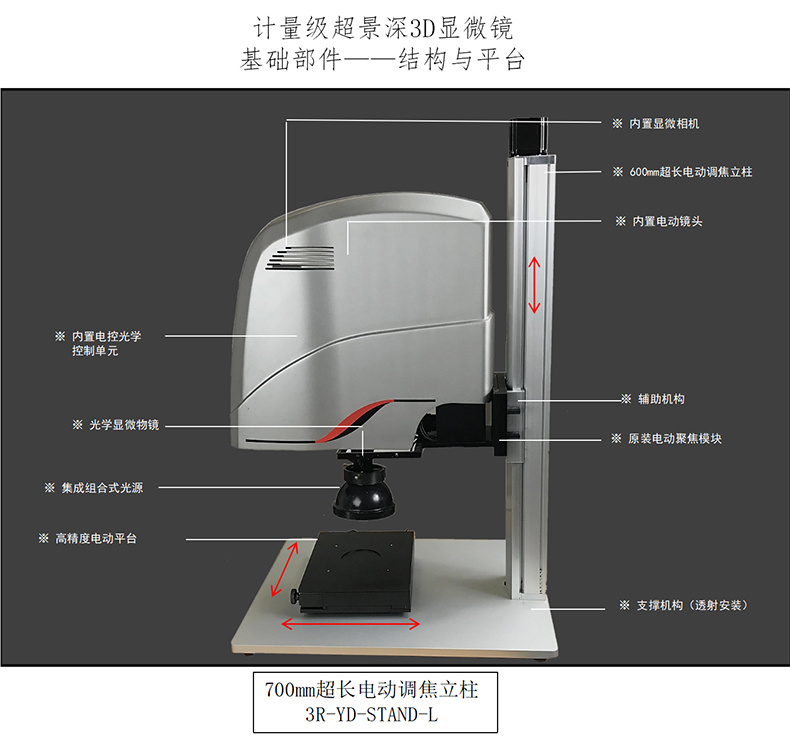

    聚焦与行程

    聚焦方式

    手动聚焦+自动聚焦+记忆焦平面功能

    Z轴电动行程

    Z轴调焦高度700mm,电动升降500mm,样品检测高度420mm,分辨率:0.1µm,

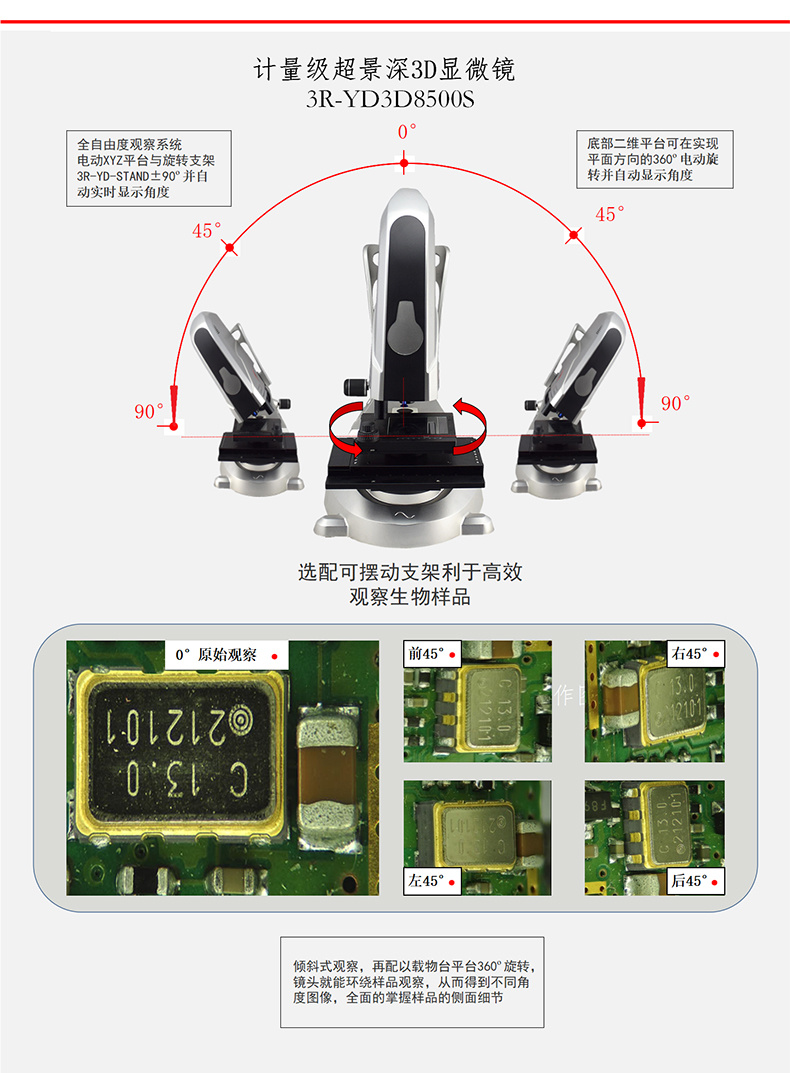

    观察角度

    支座垂直与倾斜

    垂直观察模式/倾斜观察模式(-90º- +90º)

    平台旋转

    载物平台360º旋转观察,含编码器识别功能,软件可实时显示转动角度

    倾斜角度显示

    不支持

    支持(-90º- +90º),软件实时显示度数

    光学物镜组

    低倍观察物镜

    2.5X标准物镜 工作距离77mm

    (0.3X/0.5X/0.75X/2X可选)

    手持观察物镜

    0-250X放大倍率  智能显示倍数,接触式稳定观察                               聚焦性质 :一键式自动聚焦功能

    高倍观察物镜

    2.5X(S/L)

    5X

    10X

    20X

    50X

    长工作距离

    49-77

    11.875X-190X

    长工作距离

    45

    22.5X- 360X

    长工作距离

    33.5

    45X-720X

    长工作距离

    21

    90X-1440X

    长工作距离

    12

    225X-3600X

    光谱传感器

    白光干涉原理

    0.1mm-25mm量程,最高分辨率0.2nm,多种型号(选配)

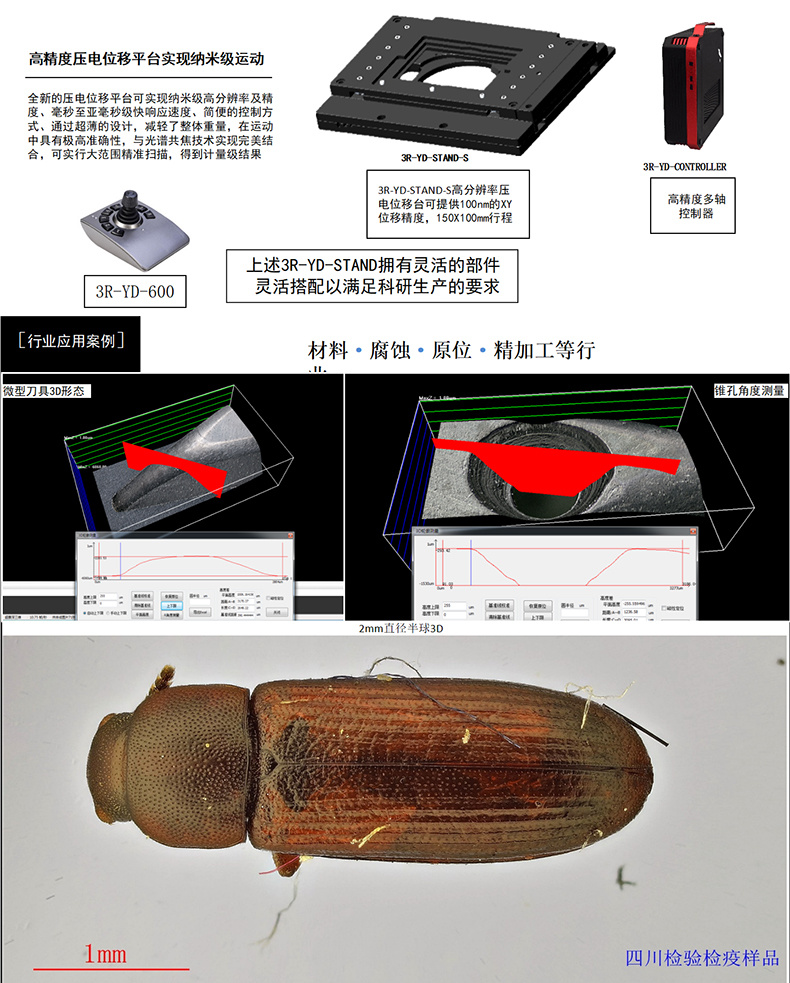

    精密平台

    行程范围

    手动单模式 70mmX50mm

    自动平台150mmX100mm

    平台精度

    0.1mm

    压电位移台:100nm

    承重最大值

    2KG

    5KG

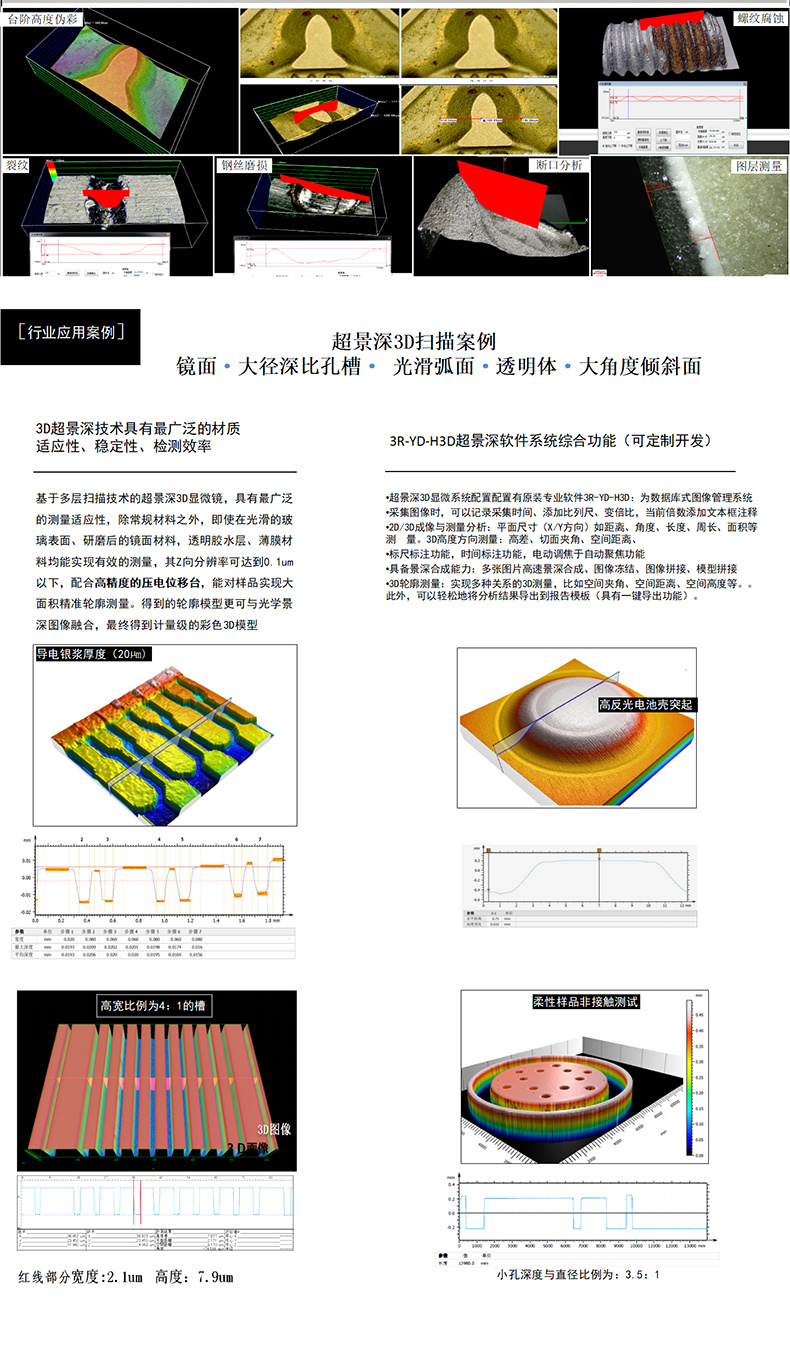

    3D观测

    3D超景深

    单视野3D观测

    单视野观测、3D拼接观测

    PC显示

    分辨率

    戴尔DELL 7000MT商用机,I7/12/32GB/1T27寸显示器 高清观察

    ※ 本系统为开放式系统,所涉及的图像传感器、照明、镜头、平台均可按照客户要求实现定制



  • Product introduction

    产品优势

    大行程设计满足对各类样品检测需求

    APO复消色差镜头提供超高解析度

    多功能程控光源满足复杂检测要求

    自动平台支持3D光学拼接与3D测量

    一体可视化设计满足自动操作要求

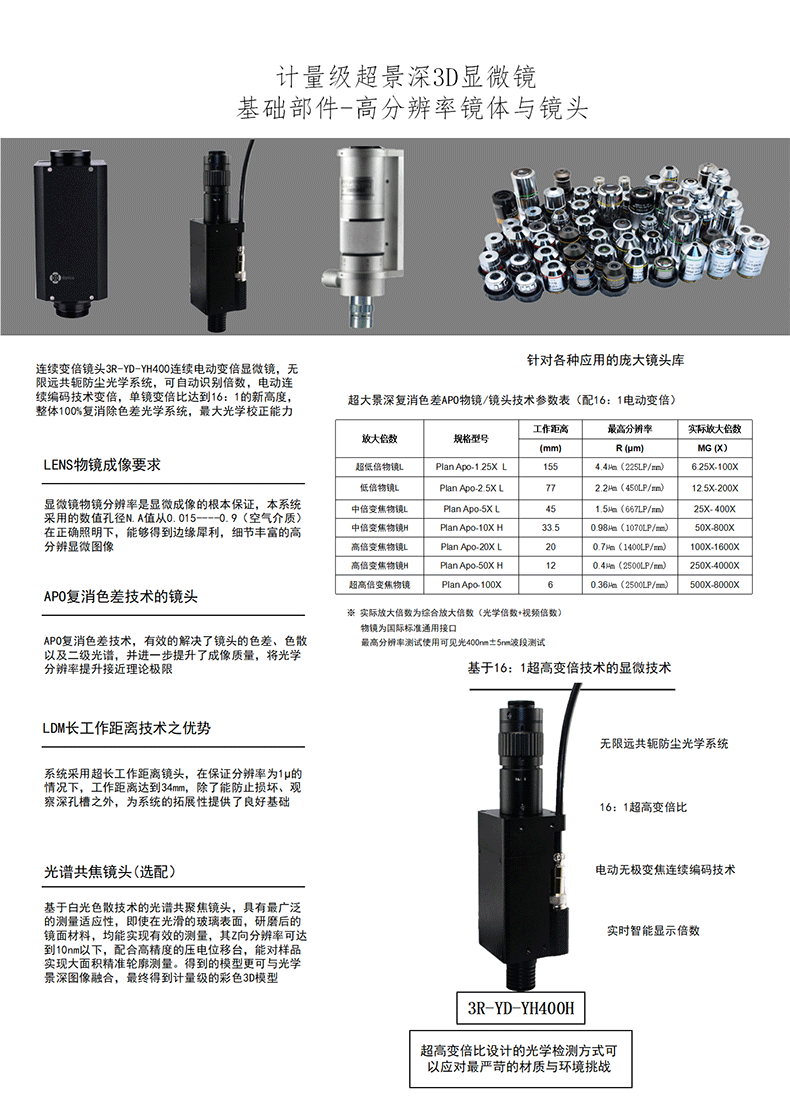

    Lens Technology

    镜头技术

    16: 1超高变倍Z00M技术实现精准变倍

    防眩光设计保证图像采集的精准性

    超大行程设计,利于大型样品的观测

    快速物镜更换装置提升检测效率

    电动变焦镜头防止人为误差

    Functiona Accessories

    功能性组件

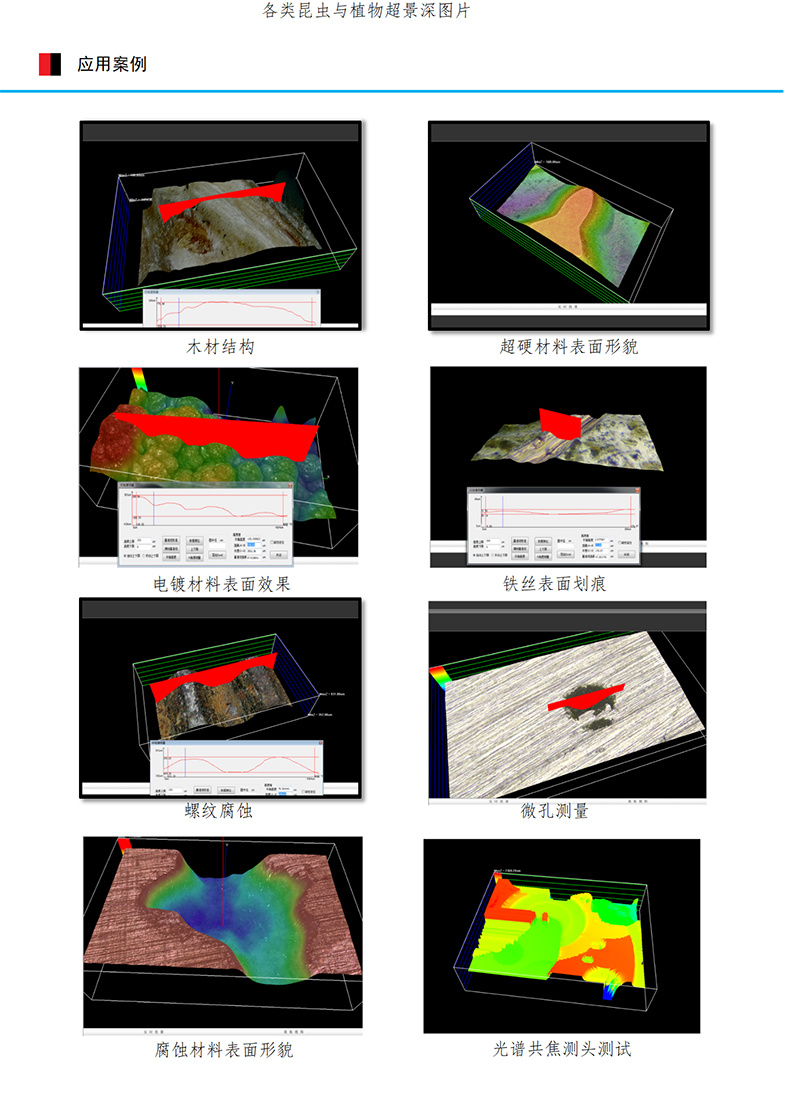

    3D光学成像、拼接、测量

    选件光谱共焦大面积3D扫描

    可选手持自动聚焦与测量

    可选多角度观察支架

    快速操作手柄装置

北京爱迪泰克科技有限公司是3R中国的总部,主要办公地点在北京,主要以无损检测、工业巡检、现场执法等场景为主要服务对象,主要针对图像识别场景应用、人工智能算法研究,进行软件开发和系统集成,向客户提供系统性解决方案的综合型图像软硬件服务提供商。
