AVX3000系列闪测仪 80多种测量 精准分析一键式操作

零售价

¥ 0

市场价

¥ 0

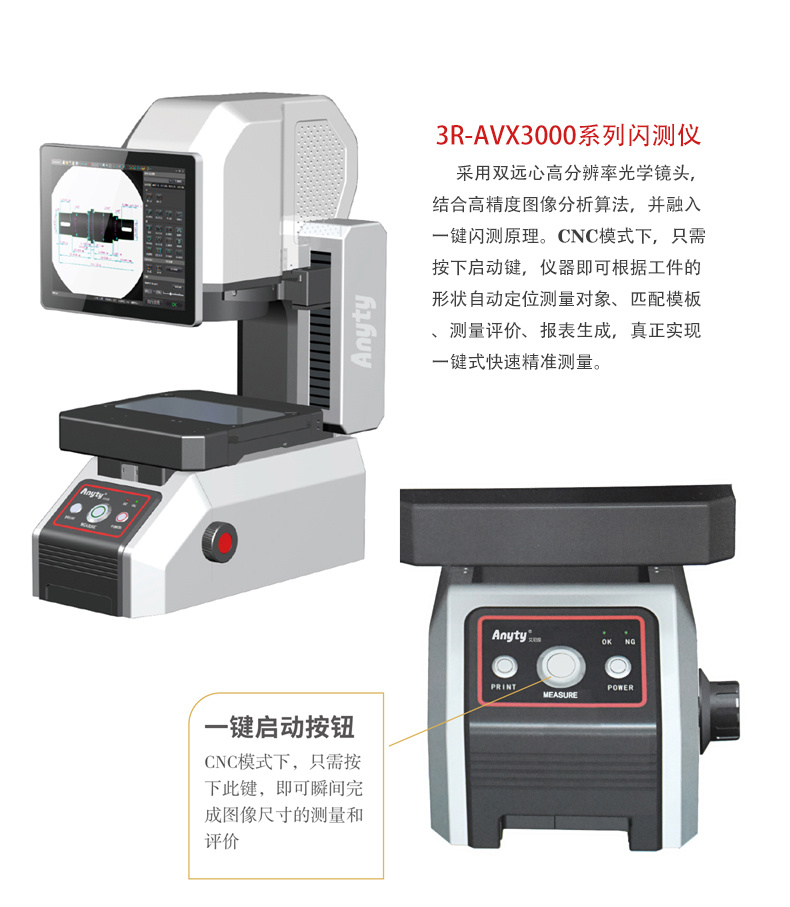

3R-AVX3000系列闪测仪:提供多达80种提取分析工具,统计分析界面设有【统计值】、【趋势图】、【直方图】和【数据一览】选项卡。 采用双远心高分辨率光学镜头,结合高精度图像分析算法,并融入一键闪测原理。CNC模式下,只需按下启动键,仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成,真正实现一键式快速精准测量。

产品编号 :

3R-AVX3000系列

浏览量 :

1029

意向留言

重量

0

数量
-
+

库存

隐藏域元素占位

  • 产品描述
  • 产品规格
  • 产品特点
  • 产品配置
    • 商品名称: AVX3000系列闪测仪 80多种测量 精准分析一键式操作
    • 商品编号: 3R-AVX3000系列

    3R-AVX3000系列闪测仪:提供多达80种提取分析工具,统计分析界面设有【统计值】、【趋势图】、【直方图】和【数据一览】选项卡。 采用双远心高分辨率光学镜头,结合高精度图像分析算法,并融入一键闪测原理。CNC模式下,只需按下启动键,仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成,真正实现一键式快速精准测量。

  • AVX3000系列-技术规格

    1

    型号

    AVX3030

    AVX3100

    AVX3200

    AVX3300

    图像传感器

    500万像素CMOS

    显示器

    机身显示器

    10.4英寸 LCD显示器(XGA1024×768

    外接显示器

    24英寸 LCD显示器(XGA1920×1080

    受光镜头

    双远心镜头

    照明系统

    落射系统

    四分割照明(白光)

    透射系统

    远心透过照明(绿色)

    视野mm

    20×L120

    Φ100×L200

    200×200

    4R50

    300×200

    4R50

    重复精度μm

    ±1μm

    ±2μm

    测量精度μm

    无拼接*1

    ±2μm

    ±5μm

    有拼接*2

    ±(4+0.02L) μm

    ±(7+0.02L)μm

    测量软件

    VisionX

    显示分辨率

    0.1μm

    支持触发测头

    不支持

    支持

    XY电动座标台

    X移动范围

    100mm

    100mm

    100 mm

    200 mm

    Y移动范围

    ————————————

    100mm

    承重

    2kg

    2kg

    5kg

    7.5kg

    Z向移动范围

    35mm(电动)

    75mm(电动)

    外形尺寸(L×W×H) mm

    500×260×635

    500×260×635

    500×325×700

    500×425×700

    重量

    30kg

    31kg

    38kg

    41kg

    工作电源

    AC220V/50Hz

    工作环境

    温度10~35,湿度30~80%,振动<0.002g,低于15Hz



    *1 在调焦位置,使用环境温度为+20±1.0

    *2 在调焦位置,使用环境温度为+20±1.0时、载物台上搭载重量为1kg以下、L为载物台移动量(mm

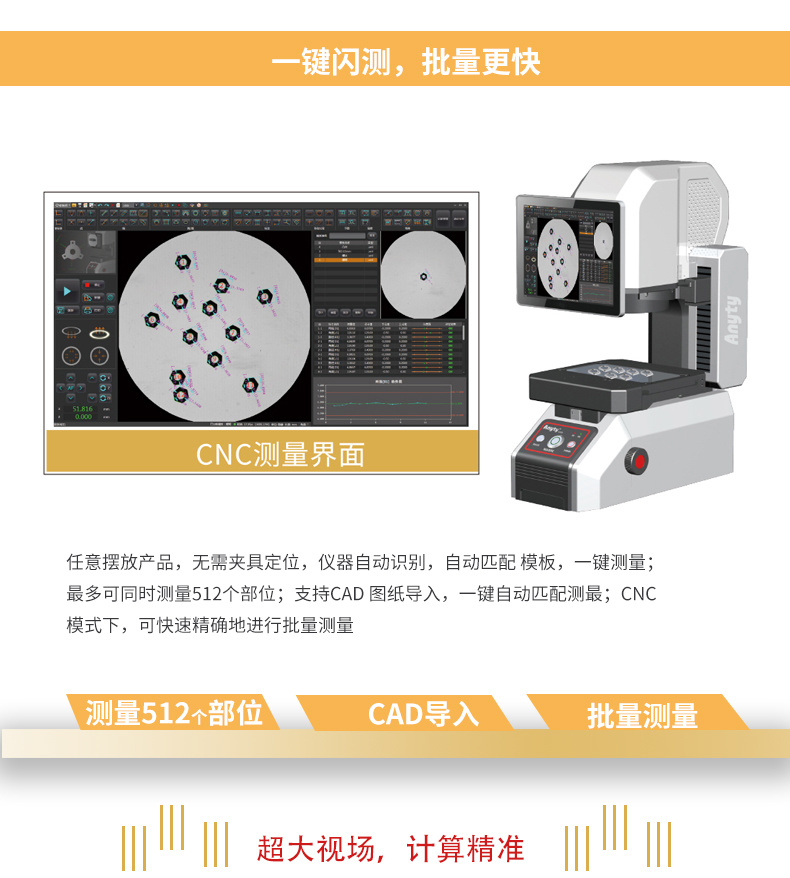

  • 一键闪测,批量更快

    1任意摆放产品,无需夹具定位,仪器自动识别,自动匹配模板,一键测量;

    2最多可同时测量512个部位;

    3支持CAD图纸导入,一键自动匹配测量;

    4CNC模式下,可快速精确地进行批量测量。

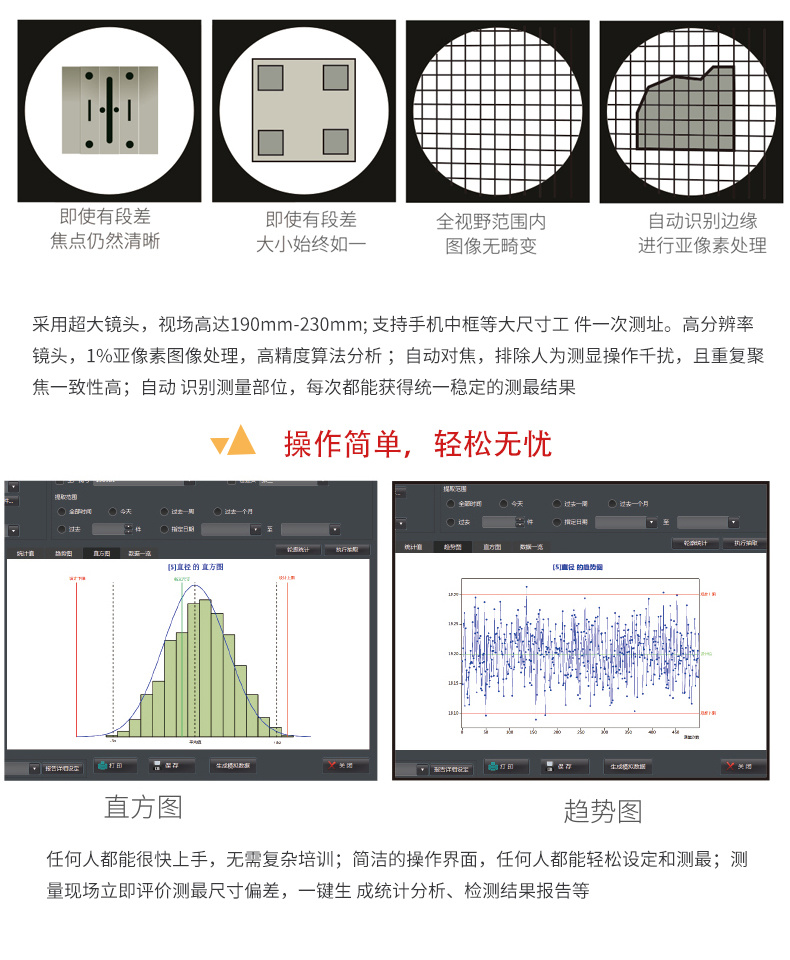

    超大视场,效率更高

    1. 采用超大镜头,视场高达190mm~230mm

    2. 支持手机中框等大尺寸工件一次测量

    计算精准,稳定可靠

    1高分辨率镜头,1%亚像素图像处理,高精度算法分析;

    2自动对焦,排除人为测量操作干扰,且重复聚焦一致性高;

    3自动识别测量部位,每次都能获得统一稳定的测量结果。

    操作简单,轻松无忧

    1任何人都能很快上手,无需复杂培训;

    2简洁的操作界面,任何人都能轻松设定和测量;

    3测量现场立即评价测量尺寸偏差,一键生成统计分析、检测结果报告等。

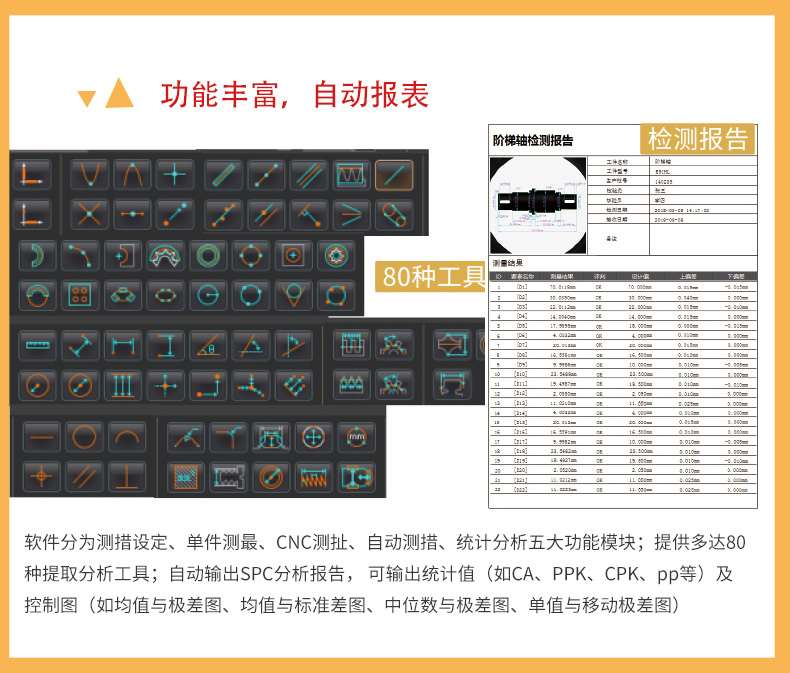

    功能丰富,自动报表

    1软件分为测量设定、单件测量、CNC测量、自动测量、统计分析五大功能模块;

    2提供多达80种提取分析工具,包括【特征提取】工具(如最值点、中心线、圆弧、峰值圆等),【辅助工具】(如任意点线圆、拟合直线、拟合圆、切线、内切圆等),【智能标注】工具,【形位公差】工具,特殊【应用工具】(如倒角、圆角、节距距离、节距角度、圆径十字、槽孔、螺纹、弹簧、密封圈等);

    3自动输出SPC分析报告,可输出统计值(如CAPPKCPKPP等)及控制图(如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图)。

  • 配置清单

    序号

    名称

    数量

    备注

    1

    AVX3000闪测仪

    1

    标配

    2

    显示器

    1

    标配

    3

    电源适配器

    1

    标配

    4

    相机线、串口线

    各1

    标配

    5

    品牌计算机

    1

    标配

    6

    测量软件

    1

    标配

    7

    产品说明书

    1

    标配

    8

    合格证、保修卡

    各1

    标配

    9

    同轴光源

    1

    选配

    10

    24寸液晶显示器

    1台

    选配

    11

    触发测头

    1套

    选配
