超细光纤内窥镜选型指导3R-GXYG-CX系列

零售价

¥ 0

市场价

¥ 0


GXYG共三大型:CX1型、CX2型、CX3型。是艾尼提品牌旗下超细管径光纤内窥镜,采用光导纤维传光,既可通过光学目镜直接观察,也可外接显示屏、监视器多人同时观察、拍照、记录、存储。广泛运用于警用安全、精密仪器检测

产品编号 :

3R-GXYG-CX系列 (3种选型指导)

浏览量 :

1040

意向留言

重量

0

数量
-
+

库存

隐藏域元素占位

  • 产品描述
  • 产品规格
  • 产品特点
  • 产品配置
    • 商品名称: 超细光纤内窥镜选型指导3R-GXYG-CX系列
    • 商品编号: 3R-GXYG-CX系列 (3种选型指导)

    GXYG共三大型:CX1型、CX2型、CX3型。是艾尼提品牌旗下超细管径光纤内窥镜,采用光导纤维传光,既可通过光学目镜直接观察,也可外接显示屏、监视器多人同时观察、拍照、记录、存储。广泛运用于警用安全、精密仪器检测



    GXYG共三大型:CX1型、CX2型、CX3型。是艾尼提品牌旗下超细管径光纤内窥镜,采用光导纤维传光,既可

    通过光学目镜直接观察,也可外接显示屏、监视器多人同时观察、拍照、记录、存储。广泛运用于警用安全、

    精密仪器检测.

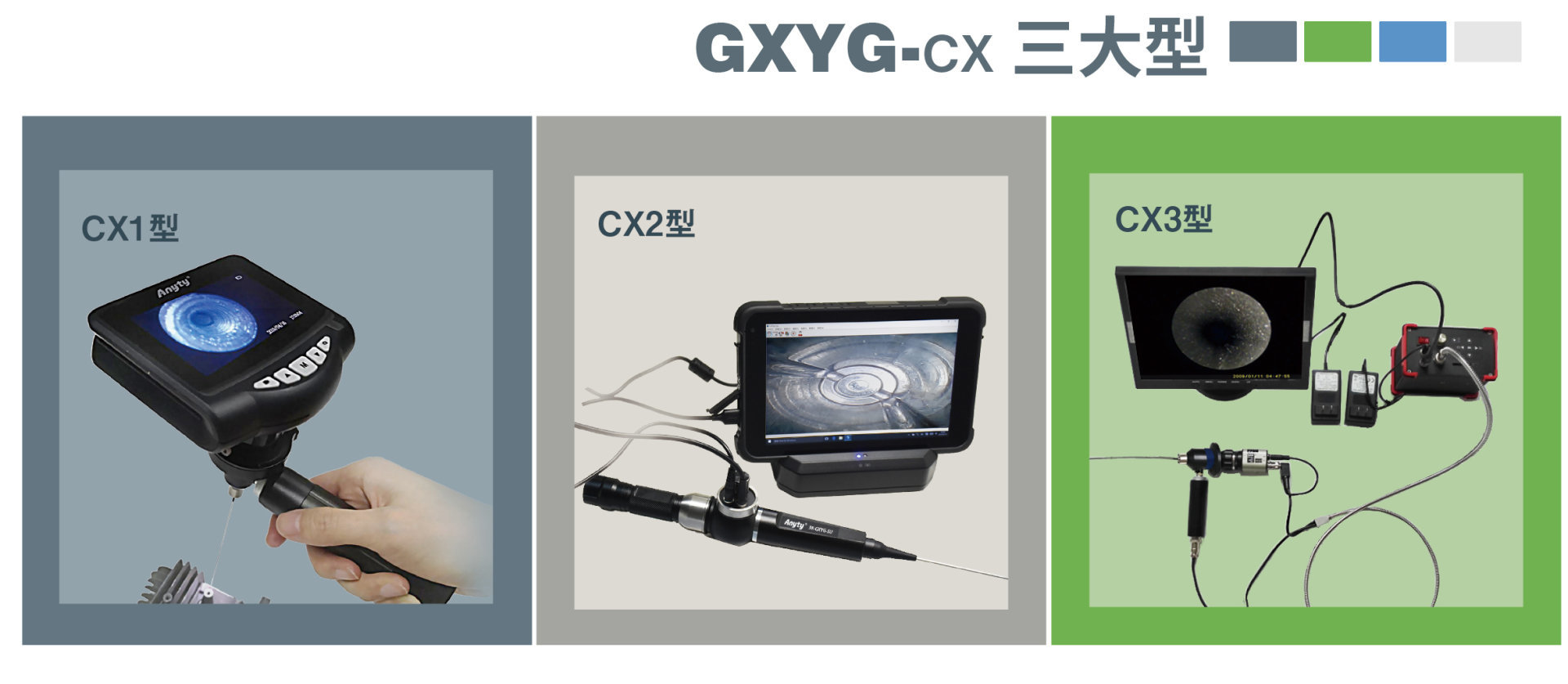

    CX1



     采用3.5英寸屏+光纤内窥镜,支持 GXYG中的:B系列软管/S系列硬管/SH系列硬管

    CX2



     采用8.0英寸屏+光纤内窥镜,支持GXYG中的:BU系列软管/SU系列硬管

    CX3

     采用10英寸屏 +光纤内窥镜,支持GXYG中的:B系列软管/S系列硬管/SH系列硬管

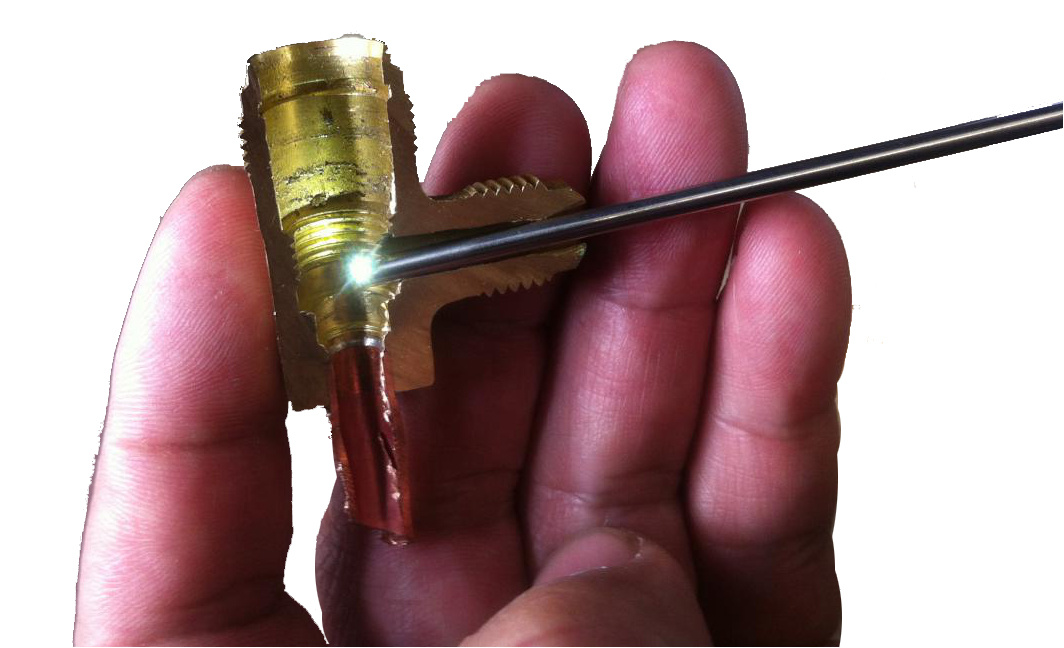

    (1) B/S/SH/BU/SU管:



    直视镜头

    共性:具有优秀的光学系统,高分辨率,广视角,明亮清晰的画面。广泛应用于工业质量检测、军警侦查、安防安保。超细插入管直径,可在狭小的空间和缝隙内完成探测和检查。





    光纤照明

    长度可选




    (2)显示器成像系统选型



    成像系统选型

    系统编号

    显示器尺寸

    连接方式

    摄像机配置

    内存配置

    成像方式

    拍录功能

    CX1

    3.5英寸

    光学镜头卡口

    内置200万像素高清微型CCD摄像机

    32G

    屏幕直接显示

    CX2

    8英寸

    USB接口

    USB连接成像手柄

    32G

    通过专用软件,在屏幕上显示

    CX3

    10英寸

    光学镜头卡口

    CCD高清摄像头(像素44万)

    32G

    屏幕直接显示



    (3)光学内窥镜GXYG-B/S/SH/BU/SU系列内窥镜参数

    型号

    (直径)

    mm

    工作长度

    ( mm )

    视向角(°)

    视场角(°)

    景深

    管材

    成像原理

    照明方式

    对成像系统编号

    (mm)

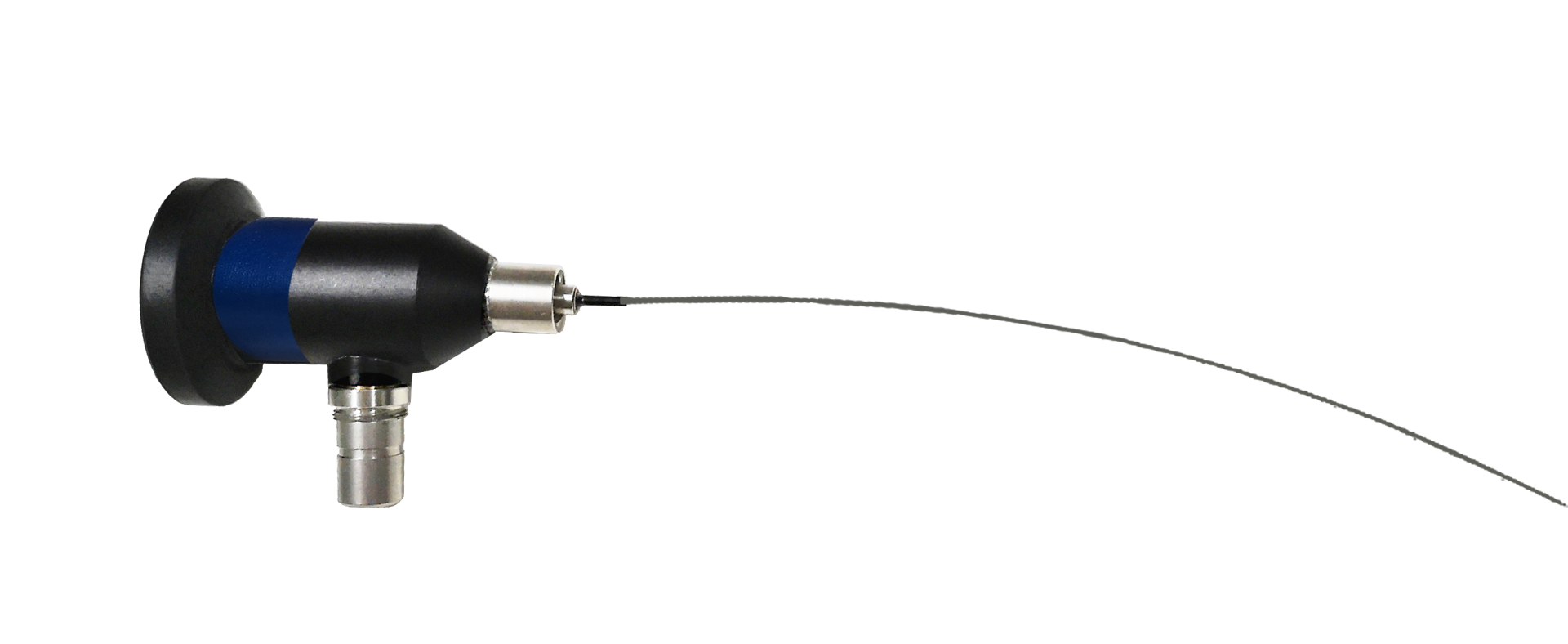

    GXYG-B
    (软管)

    0.78(可定制)

    500

    0°直视

    90°

    2~50

    聚氨酯涂塑软管

    光纤传导

    光纤

    CX1/CX3

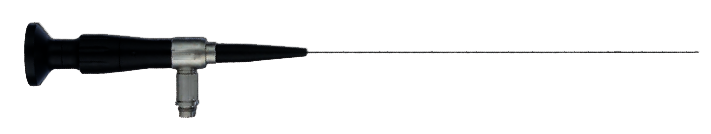

    GXYG-S
    (硬管)

    2.2(可定制)

    130

    0°/30°/70°

    50°

    1~50

    不锈钢

    光学棱镜

    光纤

    CX1/CX3

    180

    45°

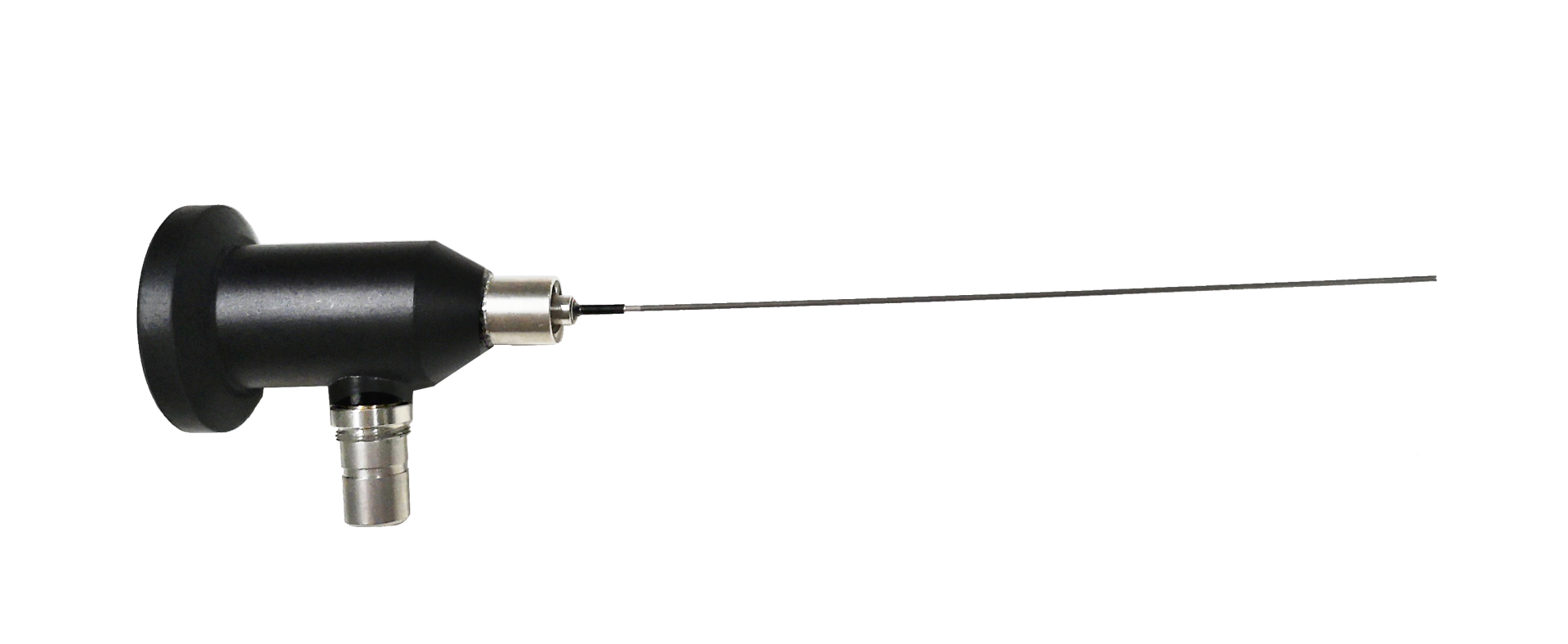

    GXYG-SH
    (硬管)

    0.5(可定制)

    200(最长1000)

    0°直视

    70°

    1-30mm

    不锈钢

    霍普金斯(HOPKINS)   柱状透镜

    光纤

    CX1/CX3

    GXYG-BU
    (软管)





    2.2(可定制)

    500(可定制)

    0°(镜头可双转向)

    70°

    2~50

    聚氨酯涂塑软管

    电子成像

    光纤

    CX2

    GXYG-SU
    (硬管)

    1.7(可定制)

    120(可定制)

    0°直视

    70°

    2~50

    不锈钢

    电子成像

    光纤

    CX2



  • (1)显示器成像系统选型


    成像系统选型

    系统编号

    显示器尺寸

    连接方式

    摄像机配置

    内存配置

    成像方式

    拍录功能

    CX1

    3.5英寸

    光学镜头卡口

    内置200万像素高清微型CCD摄像机

    32G

    屏幕直接显示

    CX2

    8英寸

    USB接口

    USB连接成像手柄

    32G

    通过专用软件,在屏幕上显示

    CX3

    10英寸

    光学镜头卡口

    CCD高清摄像头(像素44万)

    32G

    屏幕直接显示



    (2)光学内窥镜GXYG-B/S/SH/BU/SU系列内窥镜参数



    型号

    (直径)

    mm

    工作长度

    ( mm )

    视向角(°)

    视场角(°)

    景深

    管材

    成像原理

    照明方式

    对成像系统编号

    (mm)

    GXYG-B
    (软管)

    0.78(可定制)

    500

    0°直视

    90°

    2~50

    聚氨酯涂塑软管

    光纤传导

    光纤

    CX1/CX3

    GXYG-S
    (硬管)

    2.2(可定制)

    130

    0°/30°/70°

    50°

    1~50

    不锈钢

    光学棱镜

    光纤

    CX1/CX3

    180

    45°

    GXYG-SH
    (硬管)

    0.5(可定制)

    200(最长1000)

    0°直视

    70°

    1-30mm

    不锈钢

    霍普金斯(HOPKINS)   柱状透镜

    光纤

    CX1/CX3

    GXYG-BU
    (软管)





    2.2(可定制)

    500(可定制)

    0°(镜头可双转向)

    70°

    2~50

    聚氨酯涂塑软管

    电子成像

    光纤

    CX2

    GXYG-SU
    (硬管)

    1.7(可定制)

    120(可定制)

    0°直视

    70°

    2~50

    不锈钢

    电子成像

    光纤

    CX2





  • 直视镜头



    共性:具有优秀的光学系统,高分辨率,广视角,明亮清晰的画面。广泛应用于工业质量检测、军警侦查、安防安保。超细插入管直径,可在狭小的空间和缝隙内完成探测和检查。





    光纤照明

    长度可选



    CX1型特点:3.5英寸屏

    01|超细管径,能够在狭窄环境下使用
    02|支持硬管、软管多样化选择
    03|采用CCD高清摄像头,清晰真实还原
    04|采用光学目镜、真实更清晰
    05|3.5英寸LCD显示屏
    06|采用最大支持32GB Micro SD卡
    07|主机屏幕实现0°~120°可翻转
    08|采用3.7V可充电电池供电
    09|支持拍照、录像、存储

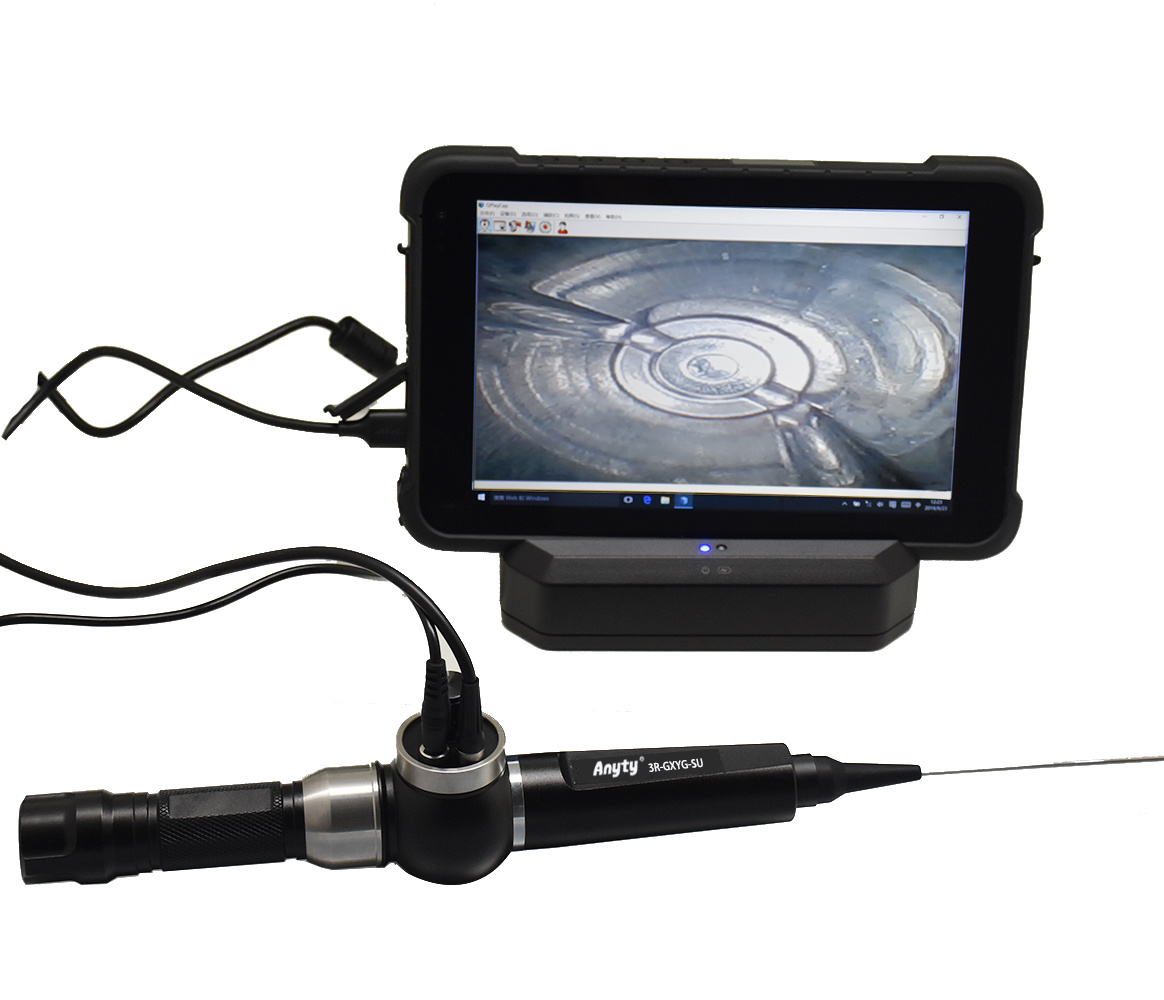

    CX2型特点:8英寸屏

    01|直管部分长度120mm
    02|直管与弯曲后镜头的平行距离16mm
    03|硬管材质:不锈钢
    04|CMOS传感器:16万像素
    05|景深:3-50mm
    06|工控显示屏尺寸:8英寸

    CX3型特点:10英寸屏
    01|采用光学镜头卡口,不脱落
    02|采用日产CCD高清摄像头
    03|采用10英寸1080p高清液晶显示屏,清晰还原
    04|图像采集控制器,含16GSD存储卡,
    05|支持软管/硬管多样选择
    06|可通过光学目镜肉眼直接观察图像
    07|根据如图上显示器配置,实现观察拍照 录像存储
    08|可拍照录像存储(拍照:JPEG格式;视频:MOV格式)
  • CX1:

    序号

    配件名称

    数量

    备注

    1

    内窥镜主体

    1



    2

    后置LED光源

    1



    3

    CCD镜头

    1



    4

    3.5英寸显示屏

    1



    5

    32G存储卡

    1



    6

    光学镜头卡口

    1



    7

    电源适配器

    1



    8

    说明书

    1



    9

    内窥镜专用包装箱

    1



    CX2:

    序号

    配件名称

    数量

    备注

    1

    内窥镜主体

    1



    2

    USB充电线

    1



    3

    8英寸工业平板

    1



    4

    底座

    1



    5

    电池

    4



    6

    电池充电插座

    1



    7

    插座连接充电线

    1



    8

    说明书

    1



    9

    内窥镜专用包装箱

    1

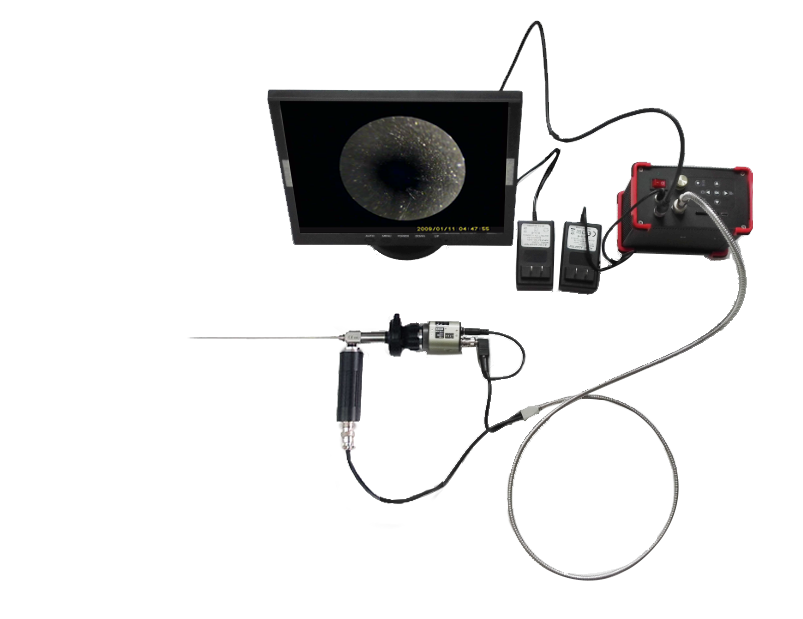

    CX3:

    序号

    配件名称

    数量

    备注

    1

    10英寸液晶显示器

    1



    2

    电源适配器(1)

    1



    3

    图像采集控制器

    1



    4

    电源适配器(2)

    1



    5

    镜头适配器

    1



    6

    CCD摄像头

    1



    7

    LED手电光源

    1



    8

    视频连接线1

    1



    9

    视频链接线2

    1







北京爱迪泰克科技有限公司是3R中国的总部,主要办公地点在北京,主要以无损检测、工业巡检、现场执法等场景为主要服务对象,主要针对图像识别场景应用、人工智能算法研究,进行软件开发和系统集成,向客户提供系统性解决方案的综合型图像软硬件服务提供商。
