GXYG系列CX3型可选3R-GXYG-B/S/SH

零售价

¥ 0

市场价

¥ 0


GXYG-CX3型。是艾尼提品牌旗下超细管径光纤内窥镜采用10英寸屏 +光纤内窥镜,支持GXYG中的:B系列软管/S系列硬管/SH系列硬管

产品编号 :

3R-GXYG-CX3型 (10寸屏)

浏览量 :

1015

意向留言

重量

0

数量
-
+

库存

隐藏域元素占位

  • 产品描述
  • 产品规格
  • 产品特点
  • 产品配置
    • 商品名称: GXYG系列CX3型可选3R-GXYG-B/S/SH
    • 商品编号: 3R-GXYG-CX3型 (10寸屏)

    GXYG-CX3型。是艾尼提品牌旗下超细管径光纤内窥镜采用10英寸屏 +光纤内窥镜,支持GXYG中的:B系列软管/S系列硬管/SH系列硬管

    、产品性能特点介绍:

    本产品具有优秀的光学系统,高分辨率,广视角,明亮清晰的画面。广泛应用于医用诊断、

    工业质量检测、军警侦查。防渗、防水构造进一步提高耐用性插入部完全防水

    ,能在水里完成检查任务。超细插入管直径,可在狭小的空间和缝隙内完成探测和侦察。



                                  光纤内窥镜3R-GXYG-B/S/SH (3种)

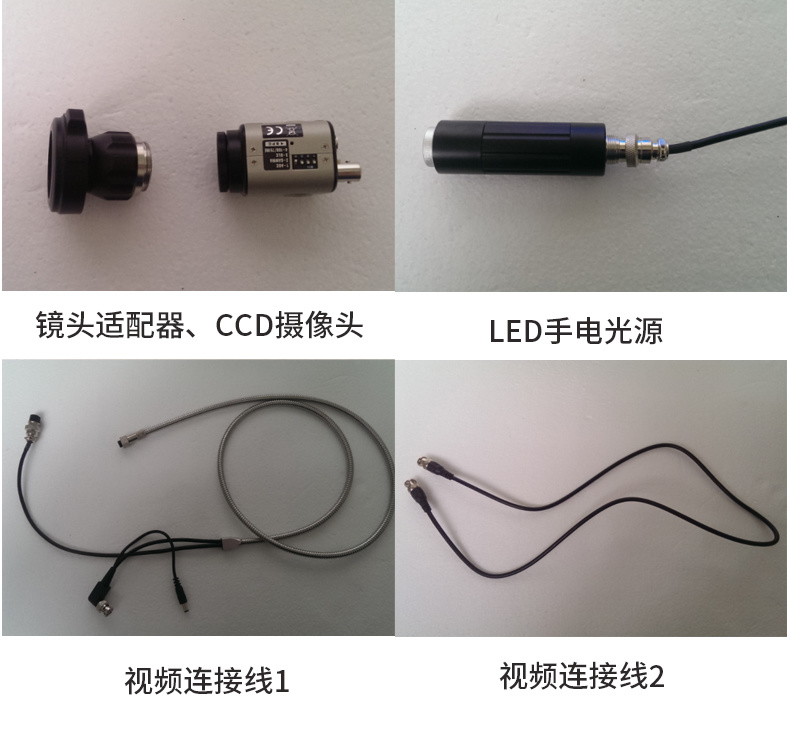

    二、各配套组、部件图示如下:

    三、使用前的准备

    1)首先取出超细光纤镜,因为超细镜属精密检测仪器,其工作软管直径较细,易折断,切记从其目镜端开

    始取出,轻拿轻放,不可直接将其工作软管拎起或用力拉拽。

    2)依次取出其他配件,在取出其余配件放置时,注意不要压到超细镜的工作软管。

    3)左手拿起超细镜目镜端,右手拿住超细镜工作软管,通过目镜观察超细镜图像是否清晰可见,如观察到头端

    物镜镜头表面有异物,请用卷棉棒蘸取少许酒精轻轻擦拭直至镜头清洁即可。

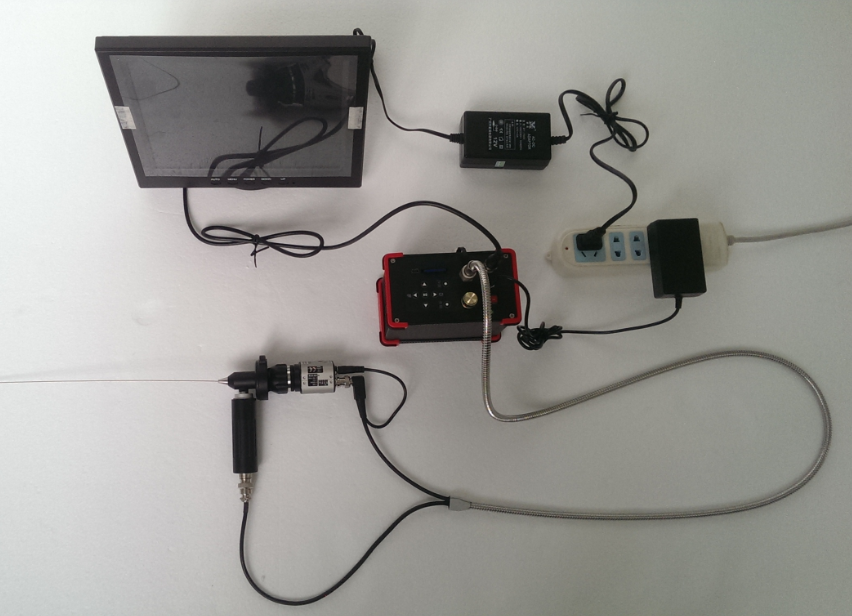

    四、整套产品的组装

                    可把图中的硬管内窥镜更换成软管内窥镜



    主面板各按键的功能

    GXYG系列CX3参数系统:

    系统编号

    显示器尺寸

    连接方式

    摄像机配置

    内存配置

    成像方式

    拍录功能

    CX3

    10英寸

    光学镜头卡口

    CCD高清摄像头(像素44万)

    32G

    屏幕直接显示



    CX3型:可配3R-GXYG-B/S/SH

    型号

    (直径)

    mm

    工作长度

    ( mm )

    视向角(°)

    视场角(°)

    景深

    (mm)

    管材

    成像原理

    照明方式

    对成像系统编号

    GXYG-B
    (软管)

    0.78(可定制)

    500

    0°直视

    90°

    2~50

    聚氨酯涂塑软管

    光纤传导

    光纤

    CX1/CX3

    GXYG-S
    (硬管)

    2.2(可定制)

    130

    0°/30°/70°

    50°

    1~50

    不锈钢

    光学棱镜

    光纤

    CX1/CX3

    180

    45°

    GXYG-SH
    (硬管)

    0.5(可定制)

    200(最长1000)

    0°直视

    70°

    1-30mm

    不锈钢

    霍普金斯(HOPKINS)   柱状透镜

    光纤

    CX1/CX3







  • GXYG系列CX3参数系统:

    系统编号

    显示器尺寸

    连接方式

    摄像机配置

    内存配置

    成像方式

    拍录功能

    CX3

    10英寸

    光学镜头卡口

    CCD高清摄像头(像素44万)

    32G

    屏幕直接显示



    CX3型:可配3R-GXYG-B/S/SH



    型号

    (直径)

    mm

    工作长度

    ( mm )

    视向角(°)

    视场角(°)

    景深

    (mm)

    管材

    成像原理

    照明方式

    对成像系统编号

    GXYG-B
    (软管)

    0.78(可定制)

    500

    0°直视

    90°

    2~50

    聚氨酯涂塑软管

    光纤传导

    光纤

    CX1/CX3

    GXYG-S
    (硬管)

    2.2(可定制)

    130

    0°/30°/70°

    50°

    1~50

    不锈钢

    光学棱镜

    光纤

    CX1/CX3

    180

    45°

    GXYG-SH
    (硬管)

    0.5(可定制)

    200(最长1000)

    0°直视

    70°

    1-30mm

    不锈钢

    霍普金斯(HOPKINS)   柱状透镜

    光纤

    CX1/CX3



  • 10寸屏:接220V交流电可长时间不间断工作,相对于5寸屏观察较为舒适,可多人

    同时观察分析判断,拍照、录像包括光源亮度的调节均单独采用图像采集控制器来操作控制

  • CX3:

    序号

    配件名称

    数量

    备注

    1

    10英寸液晶显示器

    1



    2

    电源适配器(1)

    1



    3

    图像采集控制器

    1



    4

    电源适配器(2)

    1



    5

    镜头适配器

    1



    6

    CCD摄像头

    1



    7

    LED手电光源

    1



    8

    视频连接线1

    1



    9

    视频链接线2

    1





北京爱迪泰克科技有限公司是3R中国的总部,主要办公地点在北京,主要以无损检测、工业巡检、现场执法等场景为主要服务对象,主要针对图像识别场景应用、人工智能算法研究,进行软件开发和系统集成,向客户提供系统性解决方案的综合型图像软硬件服务提供商。
