产品名称

同视万能电子目镜3R-SUMC03W

概要信息

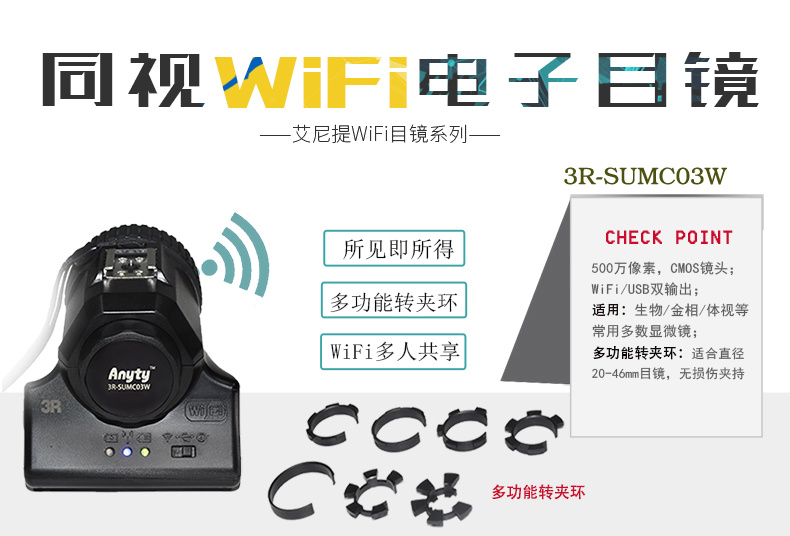

3R-SUMC03W同视万能电子目镜,是由3R集团推出的一款具有跨时代意义的同视万能电子目镜,独有的万能转接夹环设计(适应20-46mm目镜),只需转动锁紧圈即可固定电子目镜,解决了传统电子目镜无法应用在固定式显微镜上的弊端(对于绝大部分非标的显微镜目镜也可应用)。
产品编号
3R-SUMC03W
数量
-
+
没有此类产品
留言咨询
产品描述
产品规格
产品特点
产品配置

未找到相应参数组,请于后台属性模板中添加

硬件配置参数

图像传感器

Omnivision OV5640 CMOS(彩色)

扫描模式

逐行扫描

最高分辨率

2592 x 1944 (5,038,848 像素)

传感器尺寸

1/4“

像元尺寸

1.4μm x 1.4μm

动态范围

68dB

模数转换

12-bit, 8-Bit R.G.B to PC

信噪比

38.1dB

光谱响应

380-650nm

最大显示帧率(USB模式)

10帧/秒@2592x1944,
15帧/秒@1920x1080,
30帧/秒@1600x1200,1280x960, 1280x720, 1024x768, 800x600, 640x480

最大显示帧率(WiFi模式)

10帧/秒@2592x1944
15帧/秒@1920x1080
30帧/秒@1280x960, 1280x720, 1024x768,800x600, 640x480

像素叠加

2 x 2

曝光能力

3.9ms - 320ms, 自动和手动

白平衡

自动和手动

软件接口

DirectShow

记录模式

拍照和录像

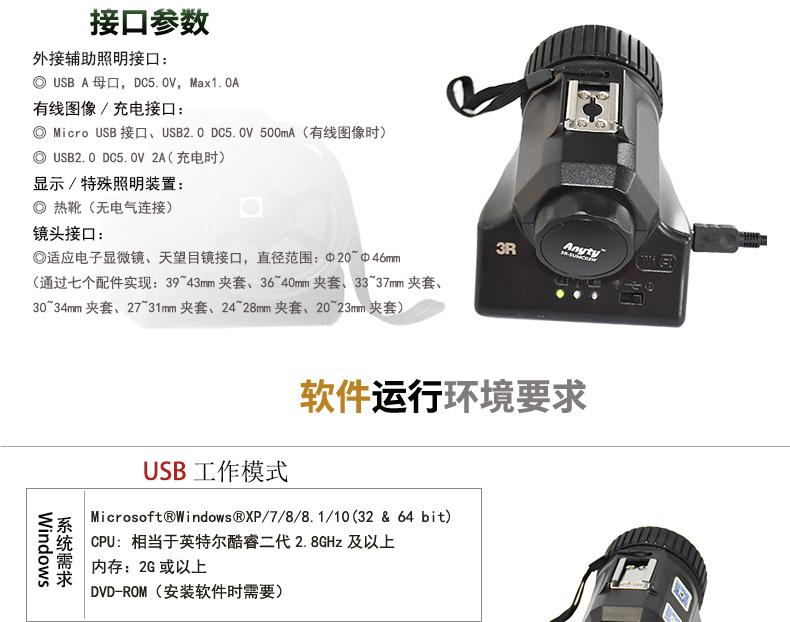

接口参数

外接辅助照明接口

USB A母口,DC5.0V,最大1.0A

有线图像/充电接口

Micro USB接口; 有线图像时 USB2.0 DC5.0V 500mA;充电时 DC5.0V 2A

显示/特殊照明装置

热靴(无电气连接)

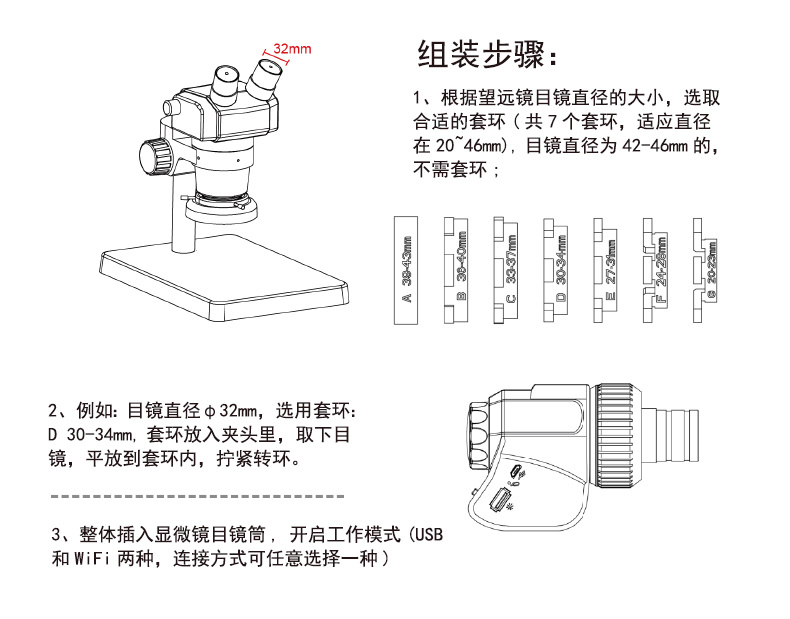

镜头接口

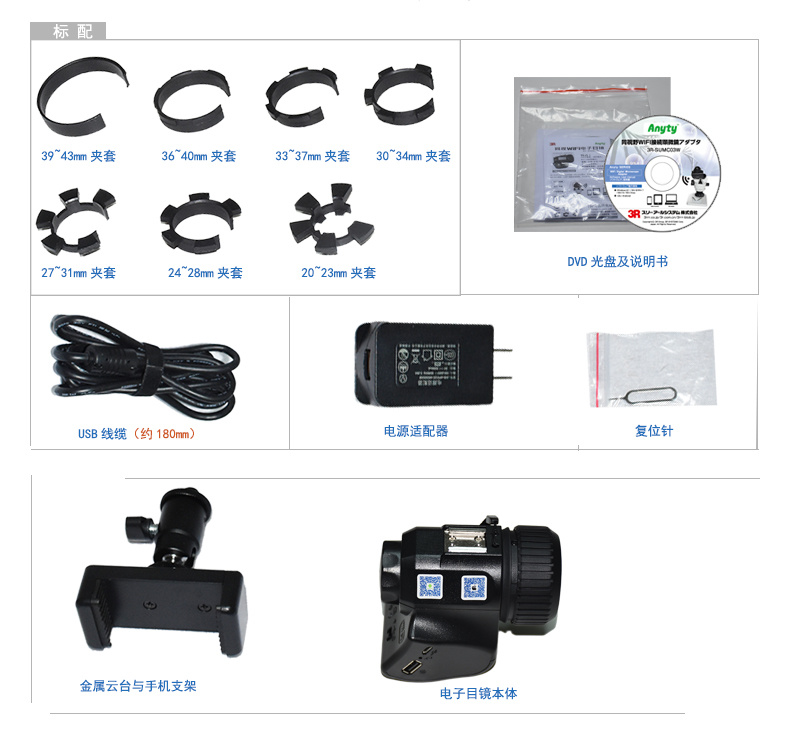

适应电子显微镜、天望目镜接口,直径范围:Φ20~Φ46mm(通过七个配件实现:
39~43mm夹套、36~40mm夹套、33~37mm夹套、30~34mm夹套、27~31mm夹套、
24~28mm夹套、20~23mm夹套)

无线参数/电源参数

支持协议

802.11b/g/n

工作频率范围

2.400 ~ 2.4835GHz

可用频道

802.11n 20MHz/40MHz
802.11b/g
美国, 加拿大 (FCC):11 channels (2.412GHz~2.462GHz)
欧洲 (CE): 13 channels (2.412GHz~2.472GHz)
日本 (TELEC): 14 channels (2.412GHz~2.4835GHz)

数据传输率

802.11n: up to 300Mbps 2T2R
802.11b: up to 11Mbps
802.11g: up to 54Mbps

传输功率

11n HT40 MCS7 : +16dBm +/-1.5dBm

接收灵敏度

-61 dBm@10% PER at HT40 MCS7



-68 dBm@10% PER at 54Mpbs



-85 dBm@10% PER at 11Mpbs

推荐最大连接显示设备数量

10台@640x480
8台@800x600
6台@1024x768
5台@1280x960
4台@1920x1080
5台@1280x720
3台@2592x1944

无线工作指示

无WiFi时,LED灯不亮
WiFi打开未连接时,LED灯常亮
WiFi正在连接时,LED闪烁,连接完成后常亮                WiFi通讯时,LED闪烁,约1次/秒,数据量越大速度快,传输图像时快速闪烁,约10次/秒

内置电池

3.7V, 5000mAh,26650可充式锂电池

持续工作时间

约 8小时

充电时间

约 4小时

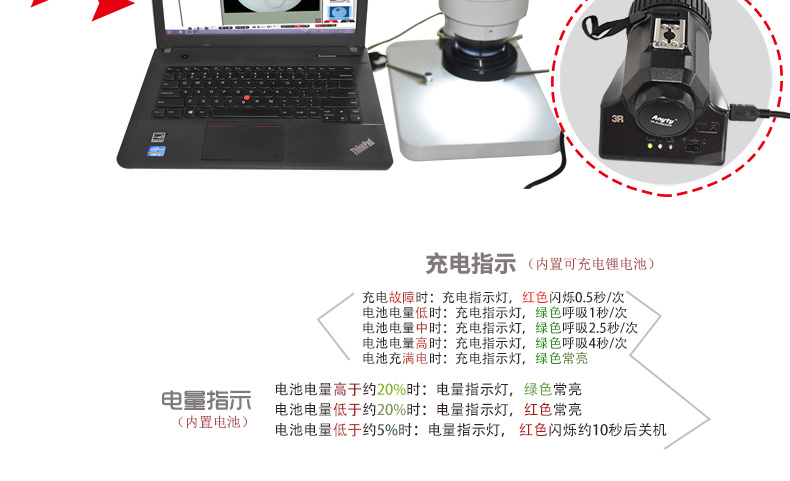

充电指示(内置电池)

充电故障时:充电指示灯,红色闪烁0.5秒/次
电池电量低时:充电指示灯,绿色呼吸1秒/次
电池电量中时:充电指示灯,绿色呼吸2.5秒/次
电池电量高时:充电指示灯,绿色呼吸4秒/次
电池充满电时:充电指示灯,绿色常亮

电量指示(内置电池)

电池电量高于约20%时:电量指示灯,绿色常亮
电池电量低于约20%时:电量指示灯,红色常亮
电池电量低于约5%时:电量指示灯, 红色闪烁约10秒后关机

充电循环

500次@50%电量

供电

有线:直流5V,通过USB口供电
无线:内置电池
充电:DC 5V 2A 适配器

软件运行环境要求

USB工作模式



Windows系统需求

Microsoft®Windows®XP/ 7 / 8 /8.1/10(32 & 64 bit)



CPU: 相当于英特尔酷睿二代2.8GHz及以上



内存:2G或以上



DVD-ROM(安装软件时需要)

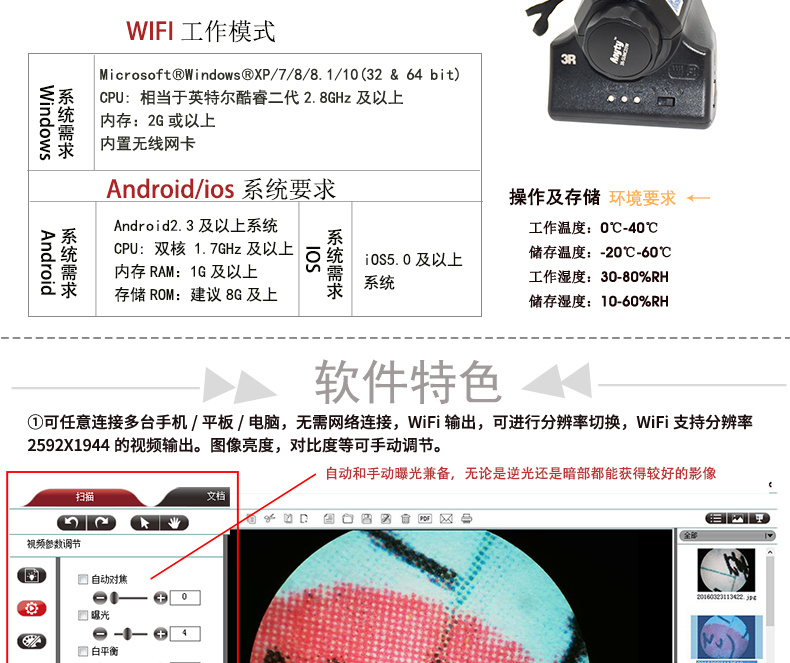

WiFi工作模式



Windows系统需求

Microsoft®Windows®XP/ 7 / 8 /8.1/10(32 & 64 bit)



CPU: 相当于英特尔酷睿二代2.8GHz及以上



内存:2G或以上



内置无线网卡

iOS系统需求

iOS5.0及以上系统

Android系统需求

Android2.3及以上系统



CPU: 双核 1.7GHz及以上



内存RAM:1G及以上



存储ROM:建议8G及以上

操作及存储环境要求

工作温度

0℃~ 40℃

储存温度

-20℃~ 60℃

工作湿度

10~60%RH

储存湿度

30~80%RH

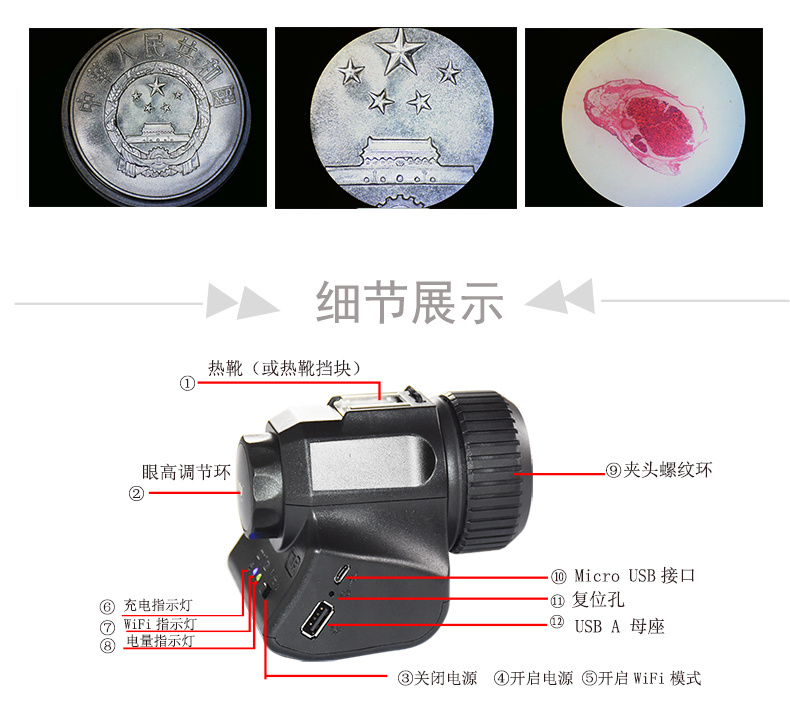

  产品特点:

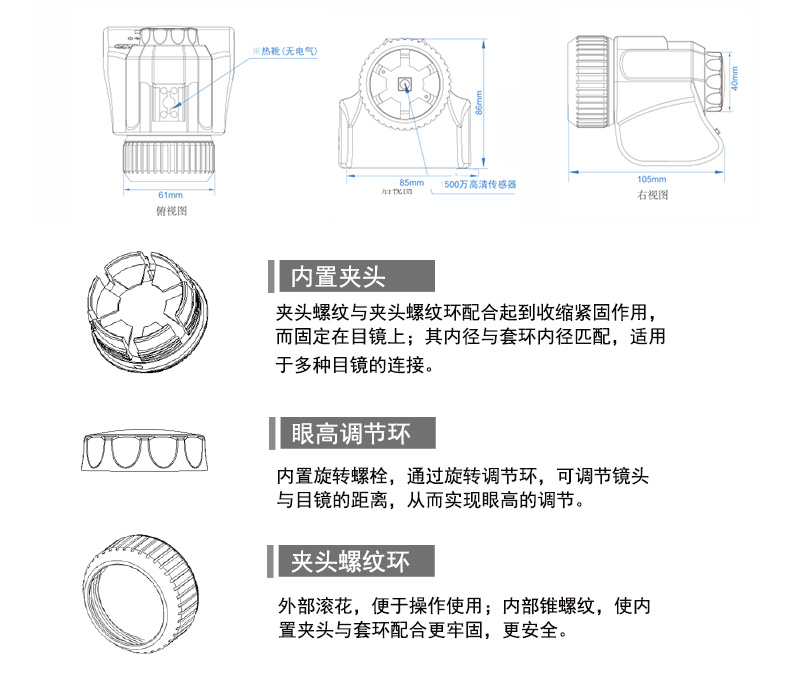

  1)万能转接:安装简单方便,独有的万能转接夹环式设计(适应20-46mm目镜),只需转动锁紧圈即可固定电子目镜,解决了传统电子目无法应用在固定 式显微镜上的弊端(对于绝大部分非标的显微镜目镜也可应用),适合单筒显微镜,生物显微镜,金相显微镜,体视显微镜和视觉机器镜头等,应用非常广泛。

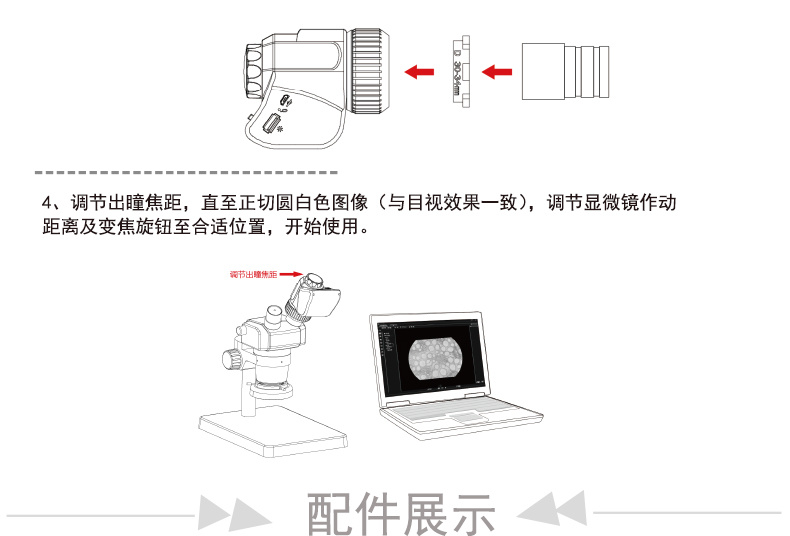

  2)所见即所得: 其采用万能转接环夹持固定方式,且眼高可以连续无极设定(1-26mm满足所有显微镜眼高设计),做到无损原先视场角,与用人眼观察的视场保持一致---所见即所得。

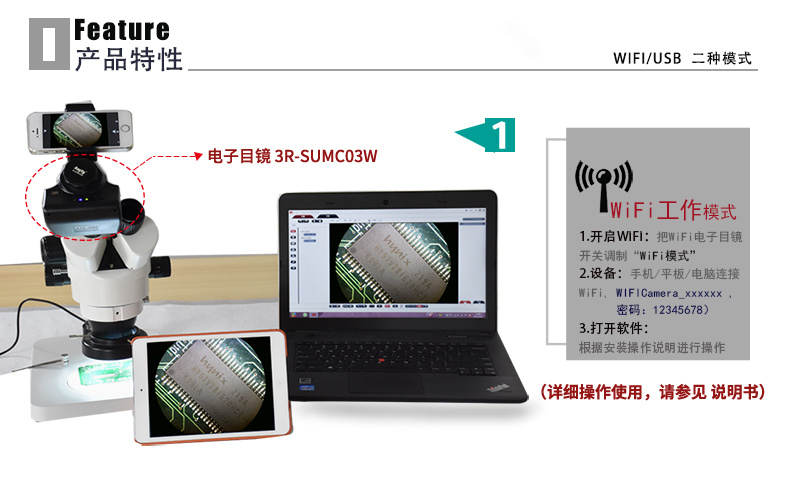

  3)WIFI/USB双输出:产品内置WIFI模块任意跨平台连接手机,平板/PC,不再受有线束缚,同时内设Micro USB接口,实现与PC端的高速数据传输,且方便充电。

  4)高品质:该款电子目镜采用ABS材质;AWB,手动/自动曝光;1/4英寸CMOS传感器,500万高清像素;预置热靴装置(无电气),显示屏实现360度自由旋转定位,带给客户高品质的体验。

  5)智能化调焦: 自动对焦马达,智能自动对焦,无需微调升降台。

  6)强大的操作软件:专用的智能测量软件,实时观察,拍照,录像,测量编辑;智能定时连拍,单屏,二分屏,四分屏显示;支持硬件热插拔,软件不易死机,瘫痪。
