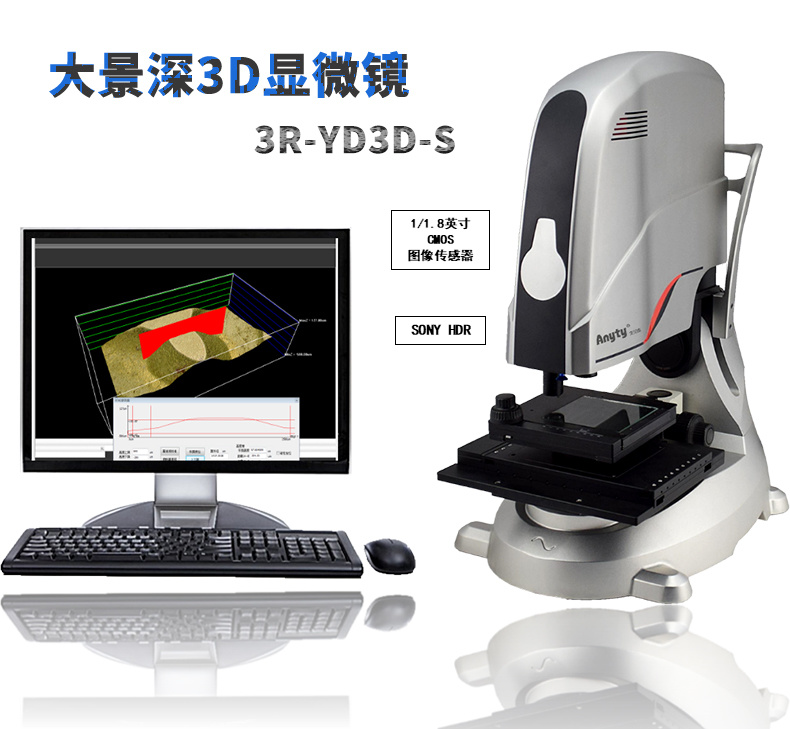

便携式3D大景深显微镜3R-YD3D-S系列

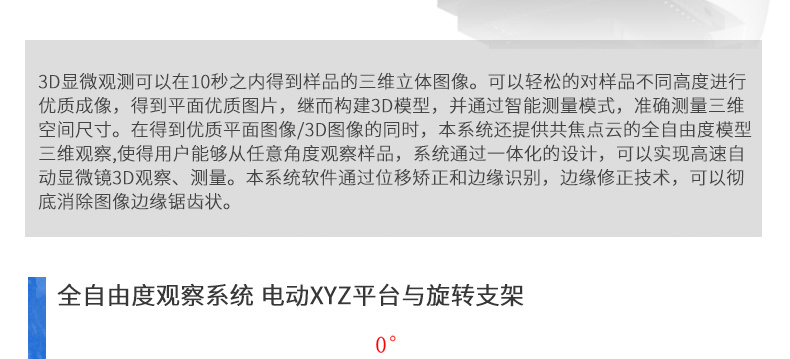

3D大景深显微系统可以在10秒之内得到样品的三维立体图像。可以轻松的对样品不同高度进行优质成像,得到平面优质图片,继而构建3D模型,并通过智能测量模式,准确测量三维空间尺寸。在得到优质平面图像/3D图像的同时,本系统还提供共焦点云的全自由度模型三维观察使得用户能够从任意角度观察样品,系统通过一体化的设计,可以实现高速自动显微镜3D观 察、测量。本系统软件采用位移矫正和边缘识别,边缘修正技术,可以消除图像边缘锯齿状。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
3R-YD3D-S
数量
-
+
库存:
0
产品描述
产品规格
产品特点
产品配置

关键词:
3D显微镜
3D观测
3D测量
裂纹
盲孔

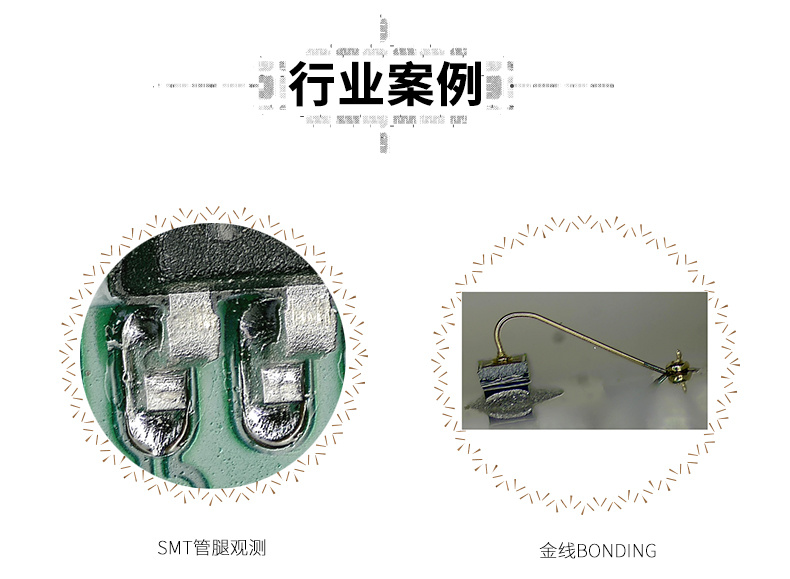

SMT管腿观测
焊锡层厚度测量
未找到相应参数组,请于后台属性模板中添加





光学系统 光学系统 无限远共轭防尘光学系统
变焦倍率 12:1 超大变倍比
变焦方式 电动变焦
工作距离 80mm 标准1X物镜,24X-280时
倍数识别 自动识别放大倍率
显微相机 图像传感器 1/1.8英寸,高速彩色CMOS芯片,1000万像素
帧速率 60帧/秒
图像分辨率 最高1000万像素(4400X2300)
色彩还原 高性能色彩引擎Ultra-FineTM还原技术
HDR功能 支持
照明装置 视觉照明器 高亮度LED照明
光源寿命 30000小时(设计值)
照明方法 明场 标准 同轴光源模式
暗场 单光源 常规观察模式 双光源系统   常规+深孔观察模式
斜射 四分区照明模式(软件控制)
偏光 标准(可选)
微分干涉 标准 微分干涉需选择专用干涉镜头(可选)
透射 标准(可选)
聚焦与行程 聚焦方式 手动聚焦+自动聚焦
电动行程 电动升降120mm,最大可观察150mm高度样品

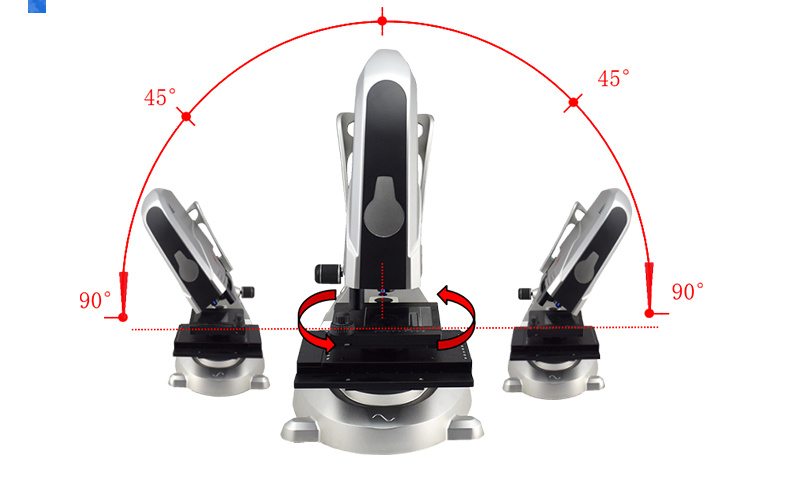

观察角度 支座垂直与倾斜 垂直观察模式/倾斜观察模式(-90º- +90º)

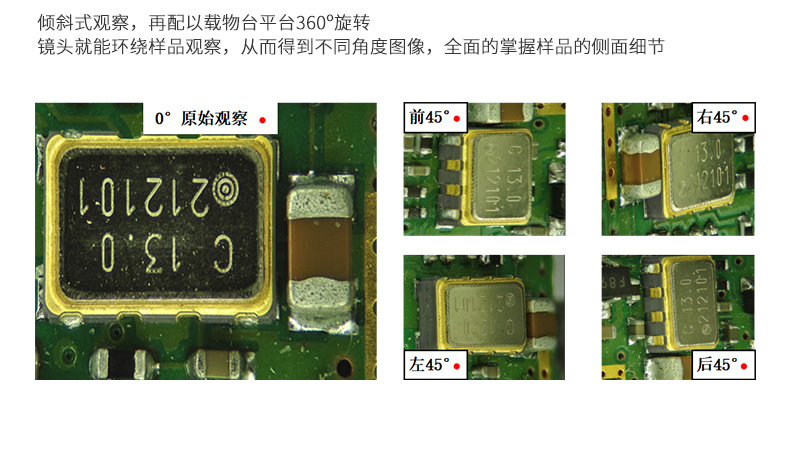

平台旋转 载物平台360º旋转观察
倾斜角度显示 不支持 支持(可选)
光学物镜组 低倍观察物镜 1X标准物镜 工作距离90mm
(0.5X可选)工作距离140mm
手持观察物镜 0-250X放大倍率  智能显示倍数,接触式稳定观察
聚焦性质 :一键式自动聚焦功能
高倍观察物镜 5X 10X 20X 50X 100X
长工作距离
NA:0.12
125X-1500X
长工作距离
NA:0.28
250X-3000X
长工作距离
NA:0.40
500X-6000X
长工作距离
NA:0.55
1000X-12000X
长工作距离
NA:0.8
2000X-24000X
光谱传感器 白光干涉原理 0.1mm-25mm量程,最高分辨率0.2nm,多种型号(选配)
精密平台 行程范围 手动单模式 70mmX50mm 双模式:手动70mmx50mm
自动平台110mmX70MM
平台精度 0.1mm 压电位移台:50nm
承重最大值 2KG 2.5KG
3D观测 3D超景深 单视野3D观测 单视野观测、3D拼接观测
显示 分辨率 24寸显示器 1920X1080高清观察



 Product introduction 产品优势

光学与光谱共焦双模式提供高精测量

APO复消色差镜头提供高解析度

多功能程控光源满足复杂检测要求

自动平台支持3D光学拼接与3D测量

一体可视化设计满足自动操作要求

Lens Technology镜头技术

12X-7000X ZOOM技术实现精准变倍

防眩光设计保证图像采集的精准性

光谱共焦技术大大提升Z向分辨率

快速物镜更换装置提升检测效率

电动变焦镜头防止人为误差

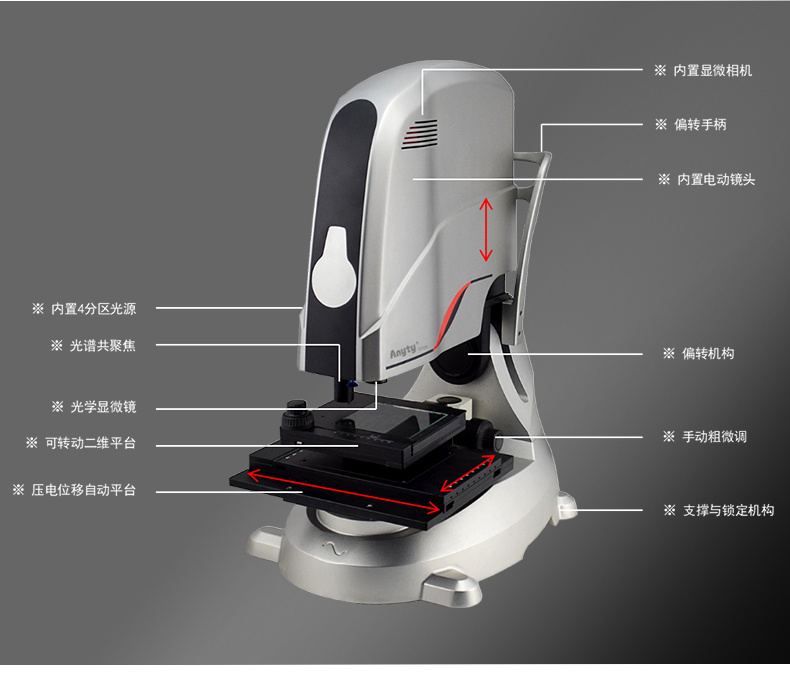

Functiona Accessories 功能性组件

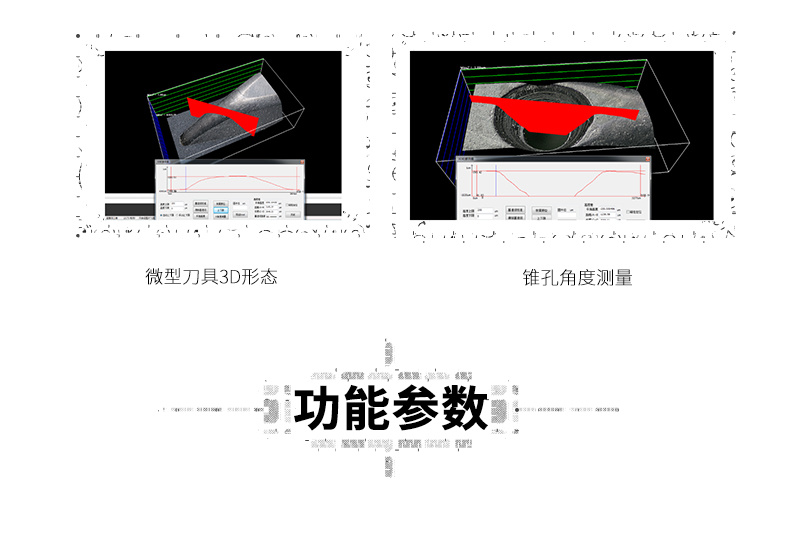

3D光学成像、拼接、测量

光谱共焦大面积3D扫描

手持自动聚焦与测量

多角度观察支架

快速操作手柄置
