产品名称

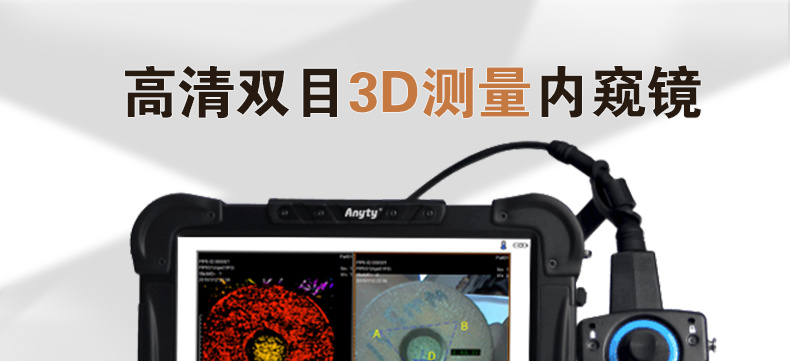

高清双目立体测量内窥镜3R-HDEM

概要信息

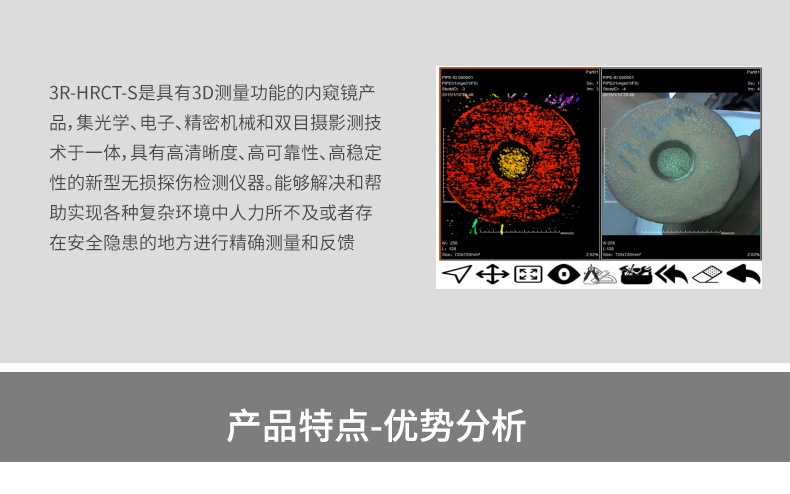

3R-HDEM是国内首款具有三维测量功能的高端工业内窥镜,弥补国内测量内窥镜空白,拥有完全自主知识产权,打破韦林、奥林巴斯国外品牌对高端工业内窥镜的垄断。3R-HDEM的双目三维扫描检测镜头采用高清720P双相机+双镜头模式,具有超大广角测量范围,测量精确程度度大大提高,测量误差值≤3%。具有点到点、点到线、点到面、曲线测量全方位测量方式,完全能够满足用户的使用需求。
产品编号
3R-HDEM
数量
-
+
没有此类产品
留言咨询

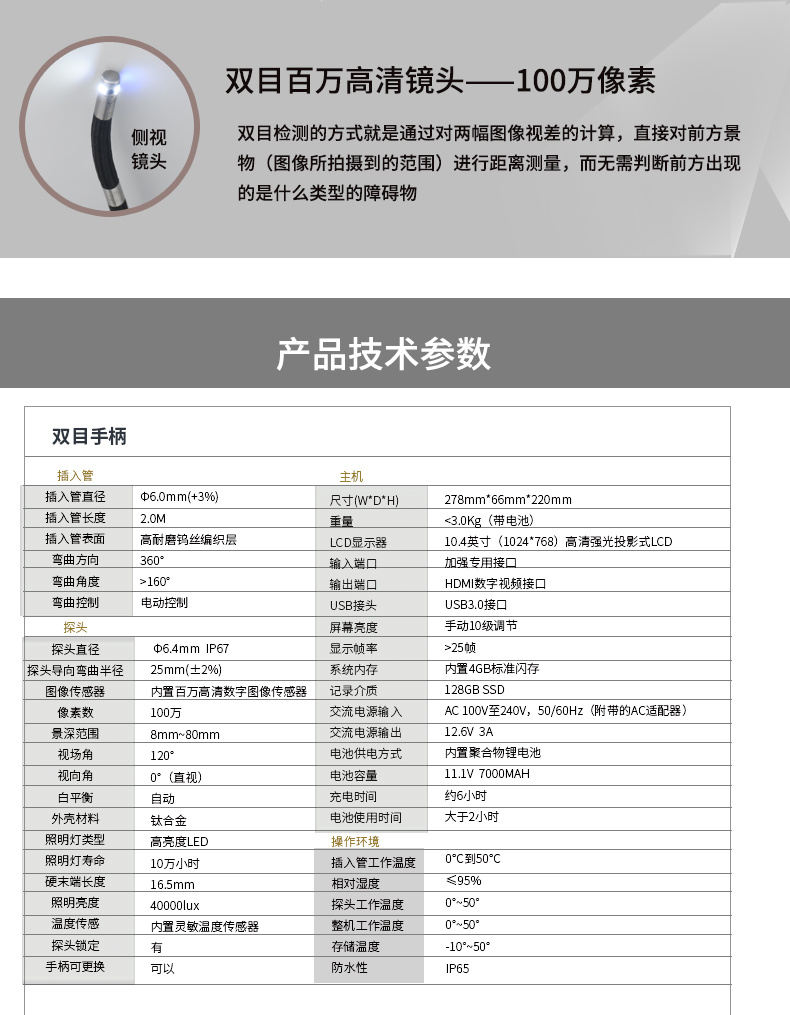

产品描述
产品规格
产品特点
产品配置

未找到相应参数组,请于后台属性模板中添加

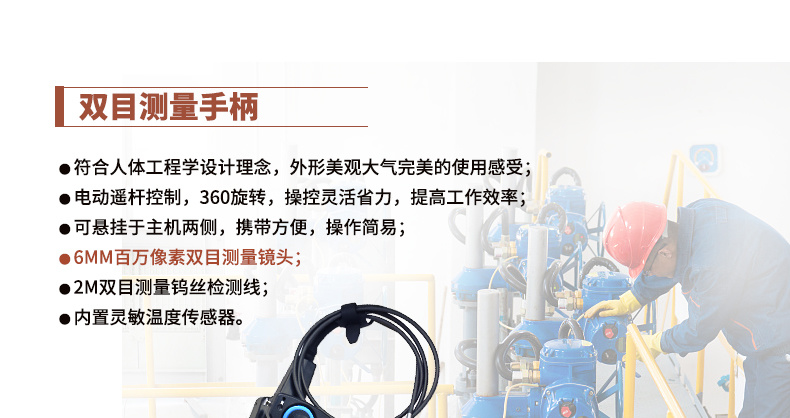

双目手柄

插入管

插入管直径

Φ6.0mm(+3%)

插入管长度

2.0M

插入管表面

高耐磨钨丝编织层

弯曲方向

360°

弯曲角度

>160°

弯曲控制

电动控制

探头

探头直径

Φ6.2mm/ Φ6.4mm  IP67

探头导向弯曲半径

25mm(±2%)

图像传感器

内置百万高清数字图像传感器

像素数

100

景深范围

8mm~80mm

视场角

120°

视向角

0°(直视)

白平衡

自动

外壳材料

钛合金

照明灯类型

高亮度LED

照明灯寿命

10万小时

硬末端长度

16.5mm

照明亮度

40000lux

温度传感

内置灵敏温度传感器

探头锁定

手柄可更换

可以





单目手柄

插入管

插入管直径

Φ6.0mm(+3%)

插入管长度

1.5M/2.0M

插入管表面

高耐磨钨丝编织层

弯曲方向

360°

弯曲角度

>160°

弯曲控制

电动控制

探头

探头直径

Φ6.2mm/ Φ6.4mm  IP67

探头导向弯曲半径

25mm(±2%)

图像传感器

内置百万高清数字图像传感器

像素数

100

景深范围

15~无穷

视场角

120°

视向角

0°(直视)

白平衡

自动

外壳材料

钛合金

照明灯类型

高亮度LED

照明灯寿命

10小时

硬末端长度

15mm

照明亮度

40000lux

温度传感

内置灵敏温度传感器

探头锁定

手柄可更换

可以

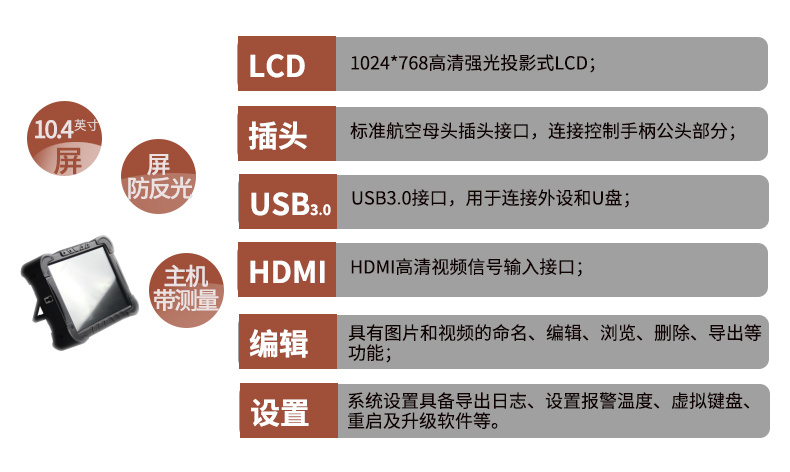

主机

尺寸(W*D*H)

278mm*66mm*220mm

重量

<3.0Kg(带电池)

LCD显示器

10.4英寸(1024*768)高清强光投影式LCD

输入/输出端口

输入端口

加强专用接口

输出端口

HDMI数字视频接口

USB接头

USB3.0接口

屏幕亮度

手动10级调节

显示帧率

>25帧

系统内存

内置4GB标准闪存

记录介质

128GB SSD

交流电源输入

AC 100V至240V,50/60Hz(附带的AC适配器)

交流电源输出

12.6V  3A

电池供电方式

内置聚合物锂电池

电池容量

11.1V  7000MAH

充电时间

约6小时

电池使用时间

大于2小时

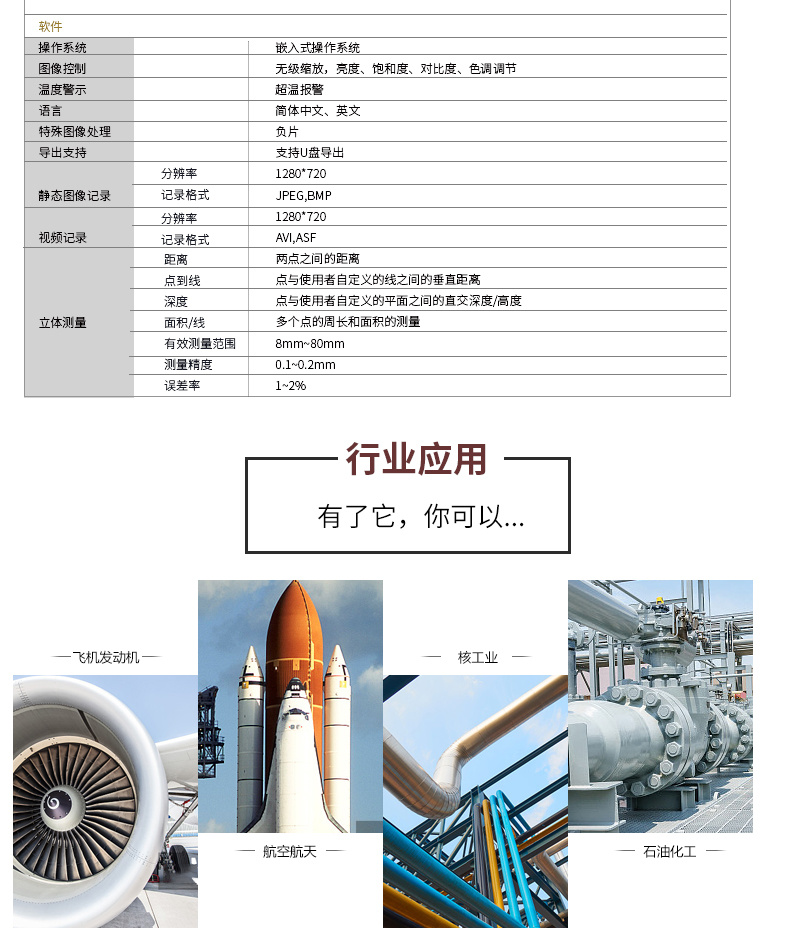

软件

操作系统

嵌入式操作系统

图像控制

无级缩放,亮度、饱和度、对比度、色调调节

温度警示

超温报警

语言

简体中文、英文

特殊图像处理

负片

导出支持

支持U盘导出

静态图像记录

分辨率

1280*720

记录格式

JPEG,BMP

视频记录

分辨率

1280*720

记录格式

AVI,ASF

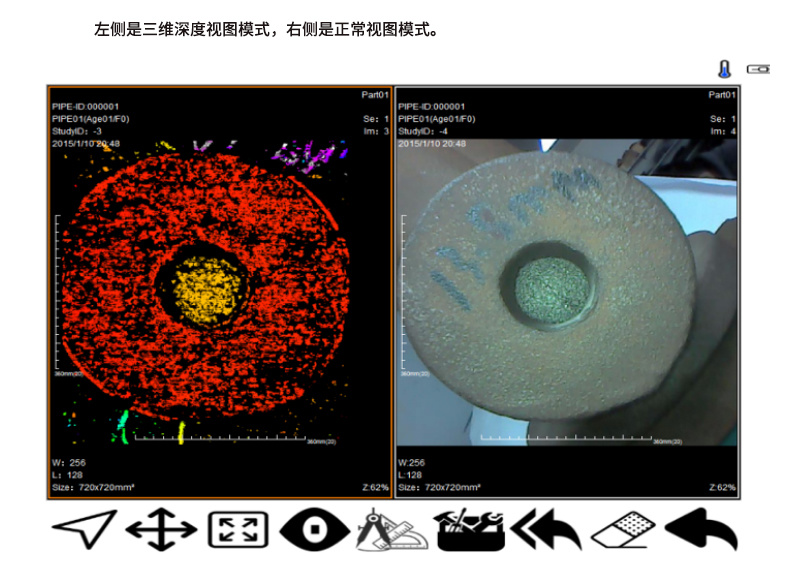

立体测量

距离

两点之间的距离

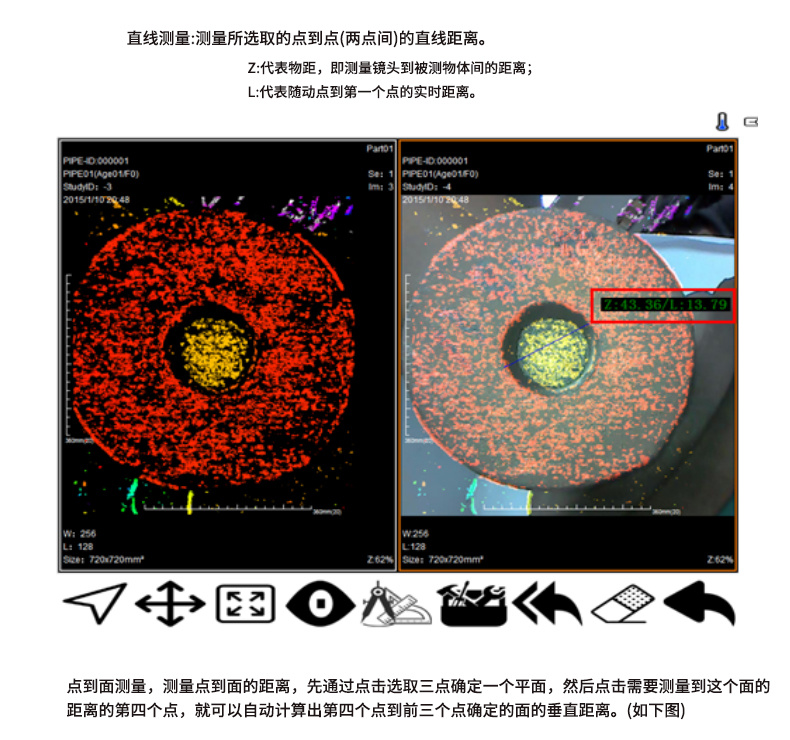

点到线

点与使用者自定义的线之间的垂直距离

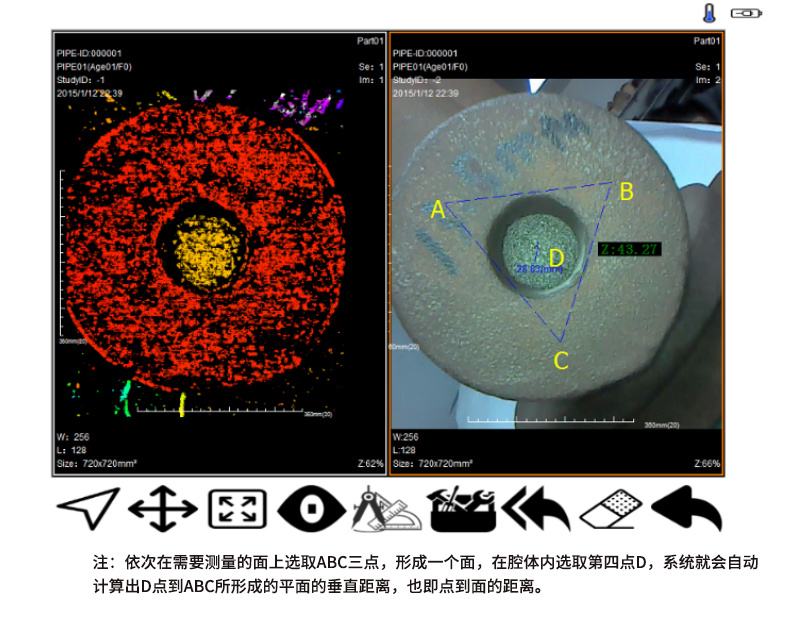

深度

点与使用者自定义的平面之间的直交深度/高度

面积/线

多个点的周长和面积的测量

有效测量范围

8mm~80mm

测量精度

0.1~0.2mm

误差率

1~2%

操作环境

插入管工作温度

0℃到115℃

相对湿度

最大95%

探头工作温度

0°~115°

整机工作温度

0°~50°

存储温度

-10°~50°

防水性

IP65

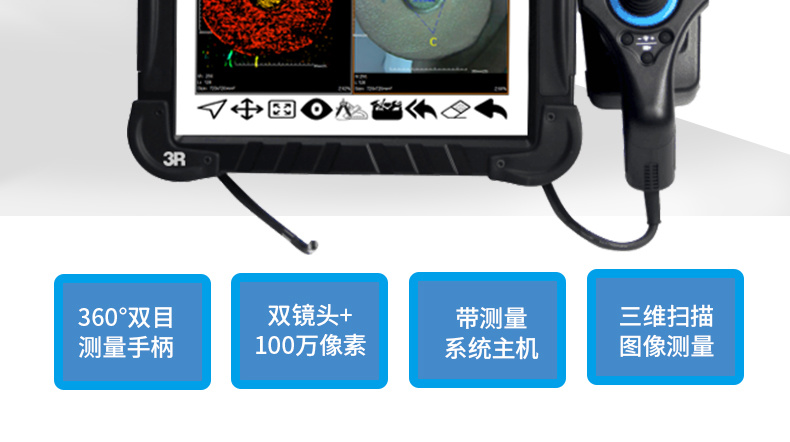

1.拥有3D测量功能,是国内首款具有3D测量功能的高端内窥镜

2.拥有完全自主知识产权的智能化操作系统,从测量元件到测量系统,完全国产化

3.双目三维扫描检测镜头采用双相机+双镜头模式,具有超广角测量能力

4.主机采用10.4英寸高分辨率电容屏,可通过触控笔或鼠标进行三维测量分析操作简单方便

5.采用高清双目摄像头,图像清晰度高,测量三维点云密度大测量误差≤3%可以放大测量

6.点到点、点到线、点到面、曲线测量多样化测量方式,全方位满足测量需求

7.集合低色温、高照度的前置LED照明,通过更换手柄可实现直侧视镜头转换功能

8.检测镜头外径≤6.0mm,镜头外部采用钛合金材料,高强度钨丝编制检测线不易损坏

9.具有缺陷负片增强显示和缺陷色彩渲染标记便于直观判断被测物体缺陷

10.拥有后测量能力,方便对采集到的图像进行后期分析和处理

11.拥有环境温度显示和高温报警功能保护仪器不受损害

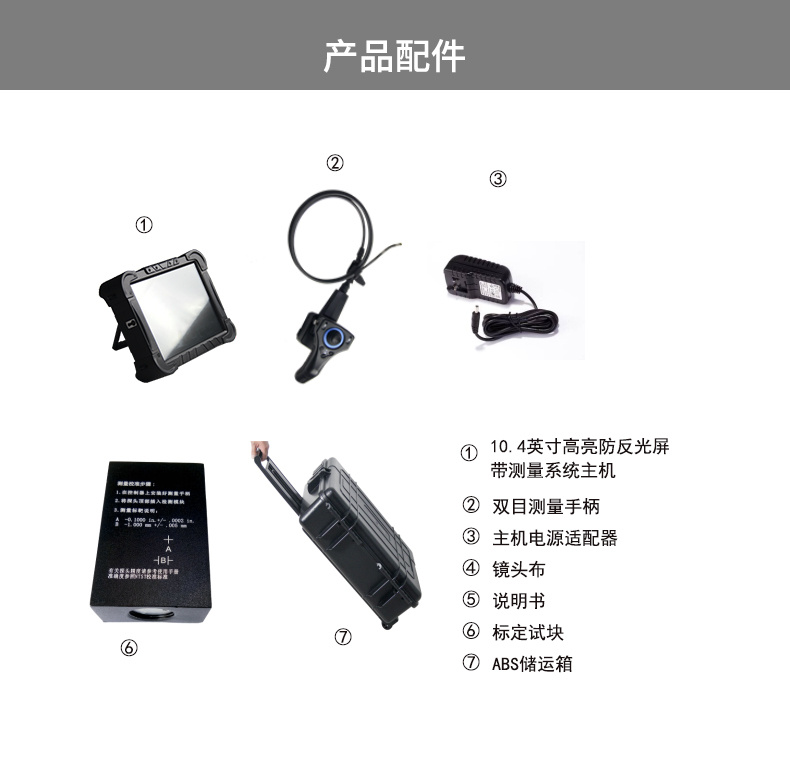

1.带测量系统主机

2.三维扫描数字图像测量管理软件及三维数字图像后测量管理软件

3.双目测量手柄

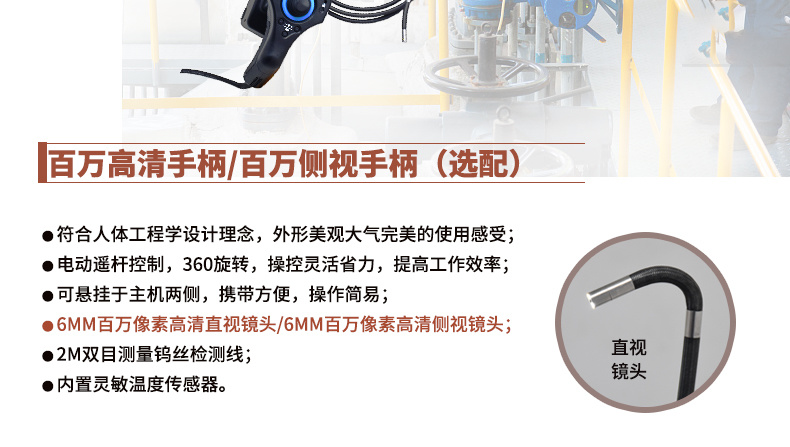

4.百万高清手柄/百万侧视手柄(选配)

5.主机电源适配器、挂带、外接小键盘、鼠标(选配)

6.标定识块

7.ABS高强度储运箱
